10449_S – Profil sürgü, Form S, standart

Açıklama

Malzeme:

Ana gövde: Çinko basınçlı döküm.
Kayar elemanlar: Plastik POM.
Montaj parçaları: Çelik galvaniz kaplama.
O-halka: EPDM.

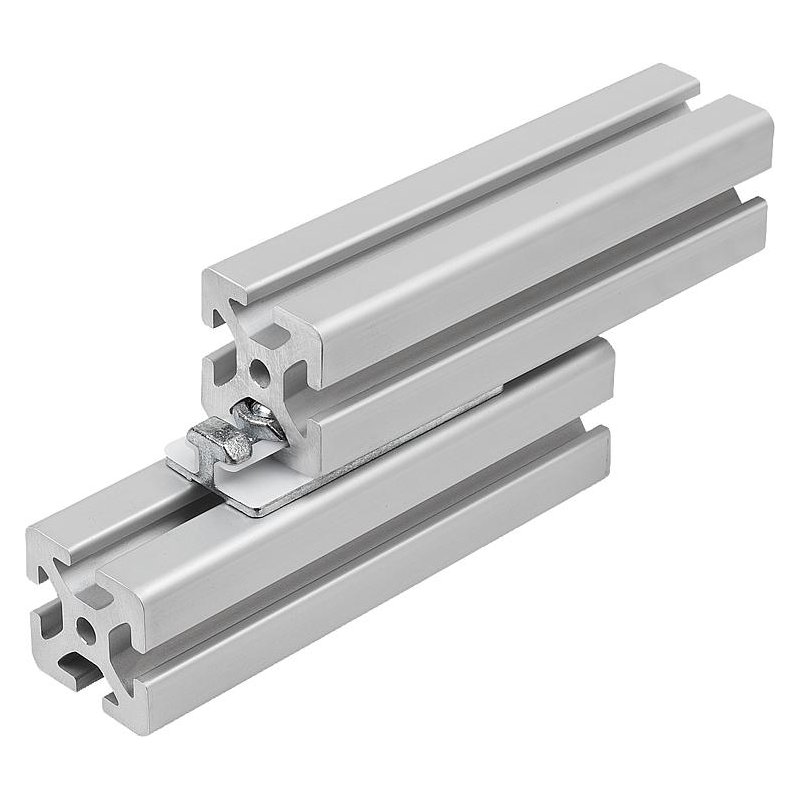

Profil sürgü metal, klipslenmiş plastik kayar elemanlar ile. Profil sürgüleri 8 mm yarıklı tip I alüminyum profillerin aşınmasız doğrusal hareketine izin verir. Yağlamanın olmaması sistemi kire karşı son derece dayanıklı hale getirmektedir.
Bir profil sürgü için izin verilen maksimum yüklenme Fmax. = 50 N.

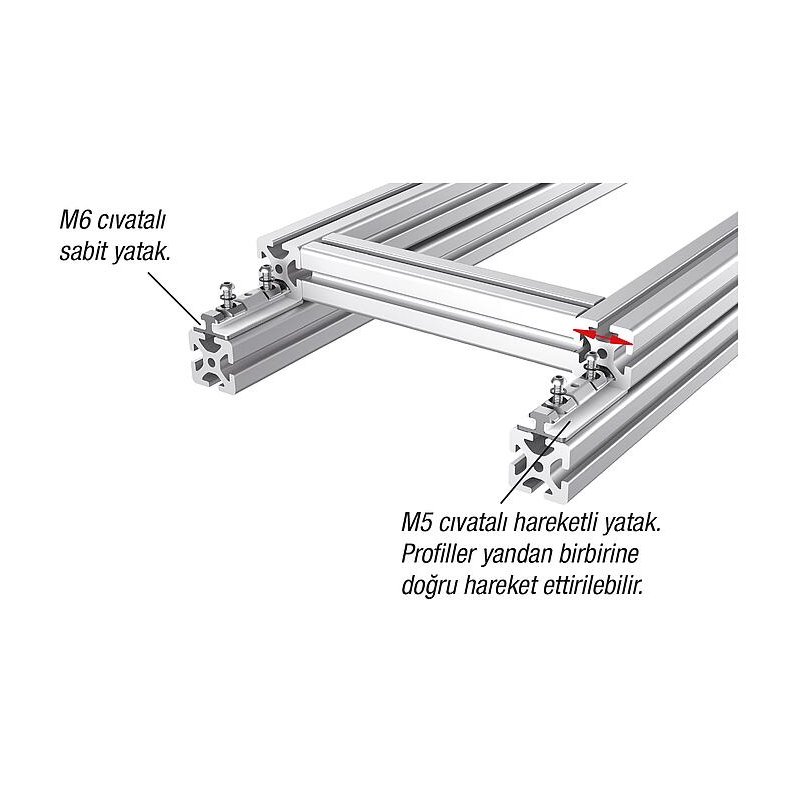

Birden fazla kayar kızağa sahip kayar kılavuzlar, sabit yatak (Form F) ve hareketli yatak (Form L) kombinasyonu olarak uygulanmalıdır. Bunun için form toleransları dengelenir ve hafif bir hareketlilik sağlanır.
Form S: İstenen montaj elemanlarının bağlanması için set.
Form L: Hareketli yatak olarak kullanım için set.
Form F: Sabit yatak olarak kullanım için set.

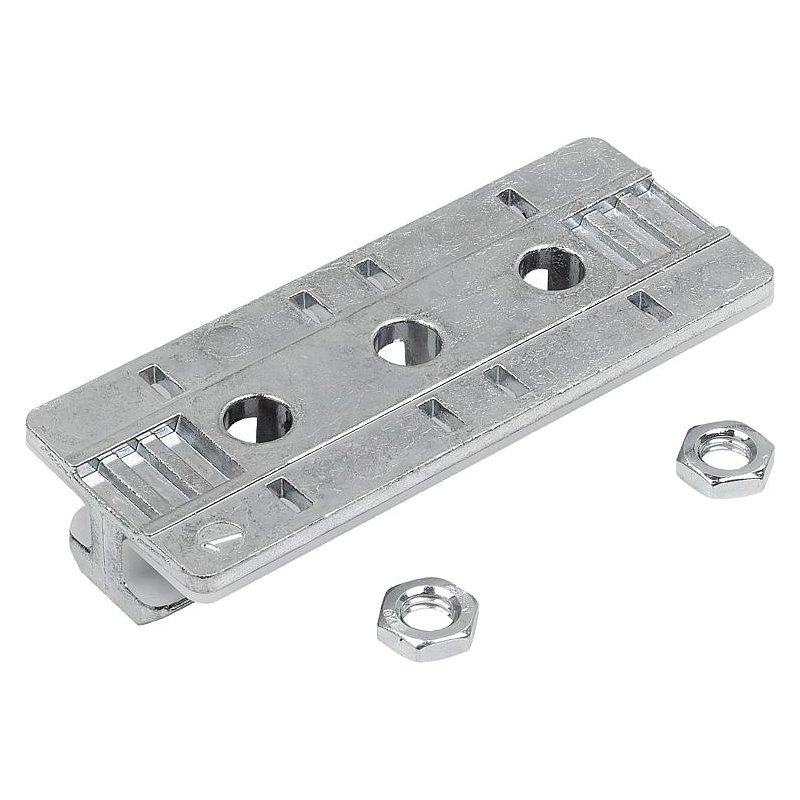

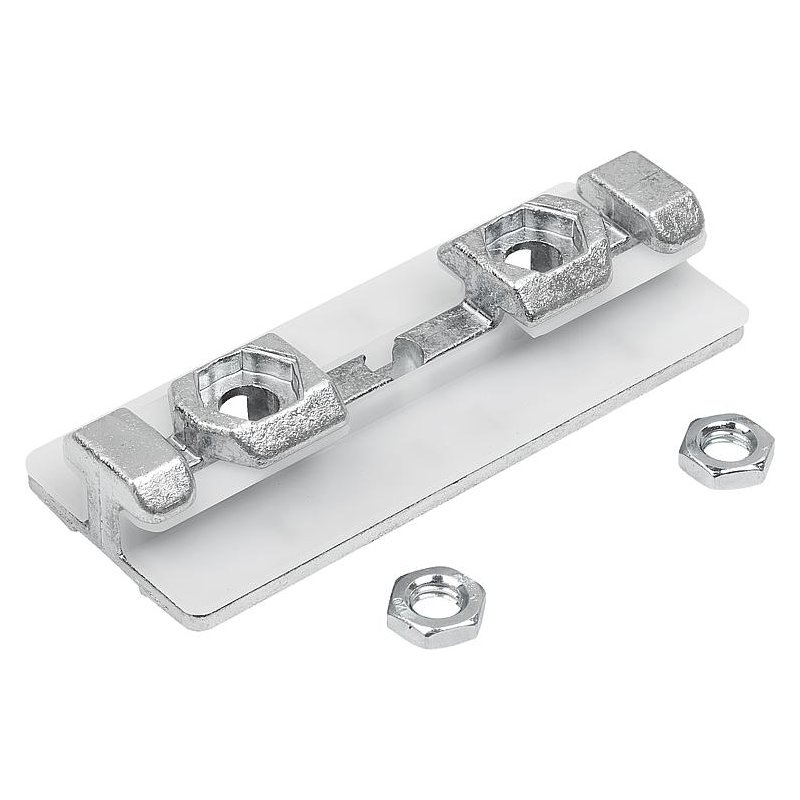

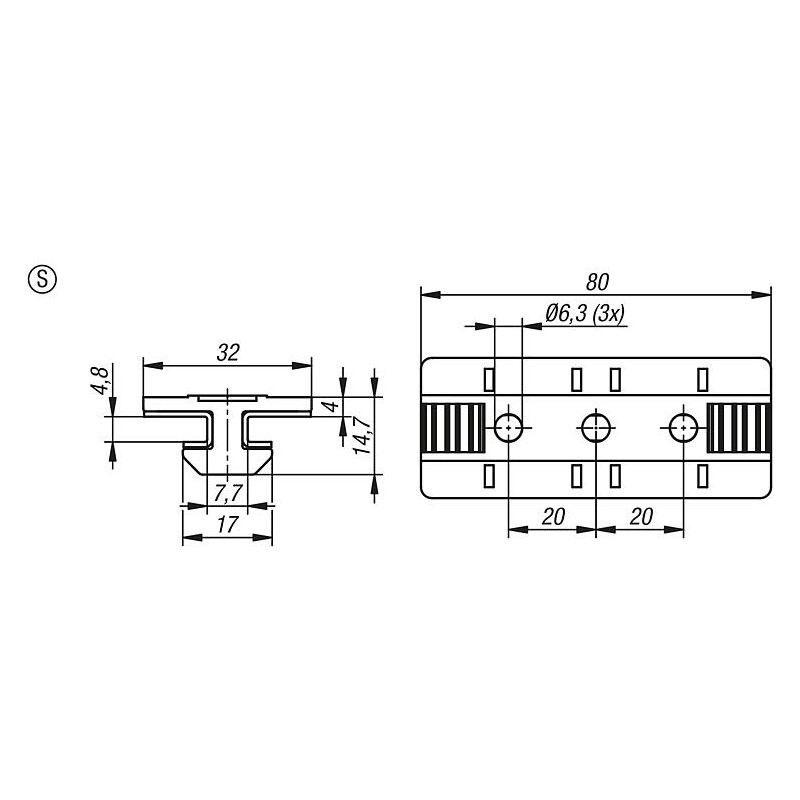

Form S: Kayar elemanlı profil sürgü.
2 altıgen somun DIN 439 B – M6.
Form L: Kayar elemanlı profil sürgü.
2 bombe başlı cıvata ISO 7380 – M5x25.
2 O-ring DIN 3771 – 5×1,5.
2 blok somun, kanal 8 – M5.
Form F: Kayar elemanlı profil sürgü.
2 bombe başlı cıvata ISO 7380 – M6x25.
2 O-ring DIN 3771 – 5×1,5.
2 blok somun, kanal 8 – M6.
