20331-10_B – İki profil rayı kılavuzu ve bilyalı dişli tahrik donanımlı doğrusal eksenler, form B, uzun

Açıklama

Malzeme:

Ana gövde alüminyum ekstrüzyon profil.
Yatak gövdesi ve kızaklar alüminyum.
Profil kılavuz rayı ve kılavuz araba çelik.
Çelik bilyalı dişli mil.
Çelik bilyalı dişli somun.

Ana gövde ve kızak doğal renkli eloksal kaplama.Yatak gövdesi siyah eloksal kaplama.Profil kılavuz raylarının hareket hatları indüksiyonla sertleştirilmiş ve taşlanmış.

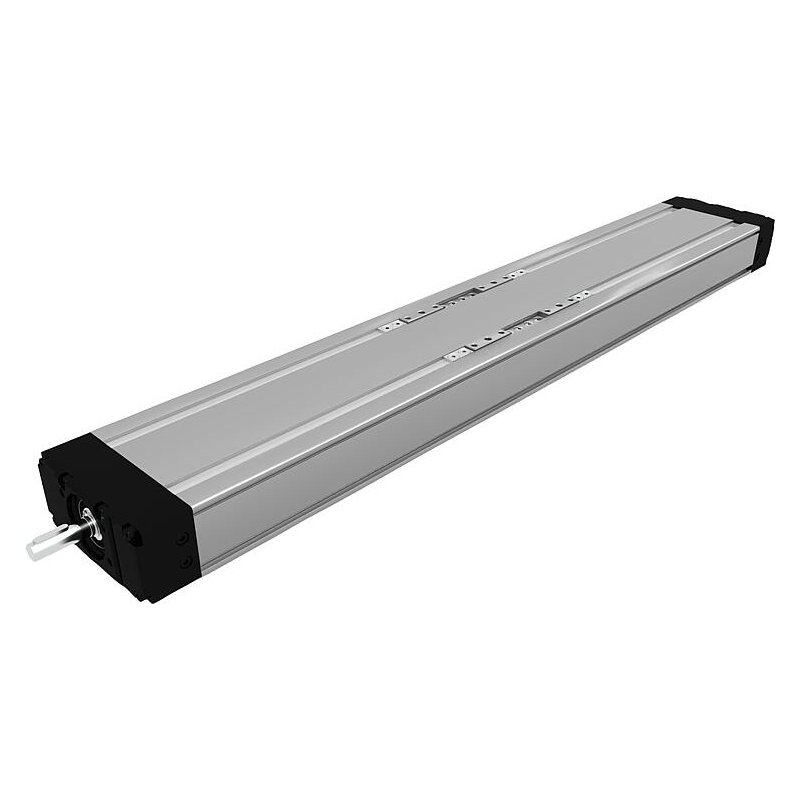

Bilyalı dişli tahrik donanımlı kompakt ve esnek doğrusal ünite. Ana gövde, iki entegre ve paralel profil ray kılavuzuna sahip, kendinden destekli, sert eloksallı alüminyum profilden oluşur. Bu ray sistemi tüm yönlerden en yüksek kuvvetleri alır, az aşınır ve büyük kütlelerin hareket ettirilmesinde optimum hareket özellikleri sunar. Yüksek hızlar ve çok yüksek konumlandırma ve tekrarlama hassasiyetleri gibi yüksek performans özellikleri sağlar. Birden fazla sistem oluşturmak için kolayca birleştirilebilir.

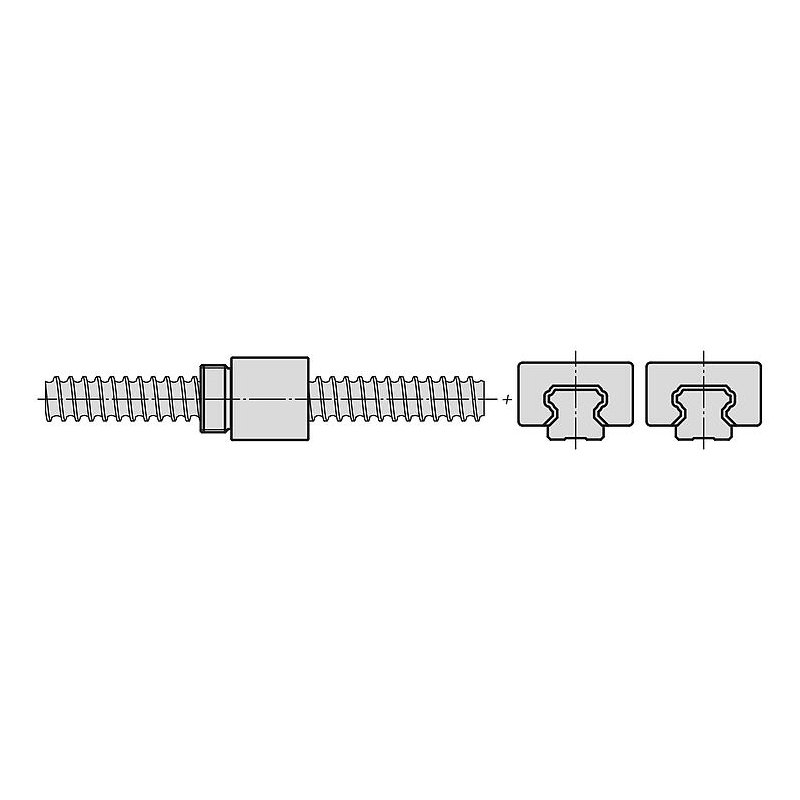

Doğrusal ünitelerde, bilyalı vida somununun eksenel boşluğu azaltılmış, ISO 7 tolerans sınıfına sahip hassas bir bilyalı dişli tahrik kullanılır. Antistatik poliüretandan üretilen bir kapak şeridi, profildeki tüm parçaları tozdan ve diğer kirlerden korur.
Profilin kolay ve güvenli montajı ve sensör gibi aksesuarların takılması için alüminyum profilin dışında kanallar bulunmaktadır.
Kızağın yan ve üst kısmında dişli delikler ve ek merkezleme delikleri vardır. 20240 no’lu merkezleme halkalarımızla bağlantılı olarak başka bağlantı elemanları tam olarak kızağın üzerine monte edilebilir.
Bilyalı dişli tahriki ve ray kılavuzunu yağlamak için kızağın her iki tarafında yağlama delikleri (DIN 3405D huni tipi gres nipelleri) bulunur.
Form A: Kısa kızak

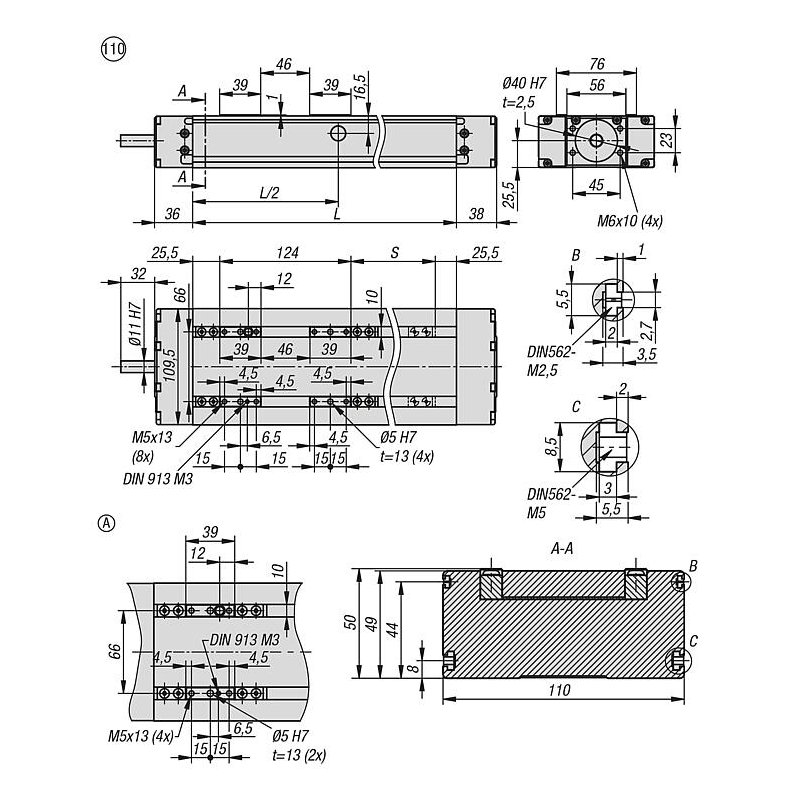

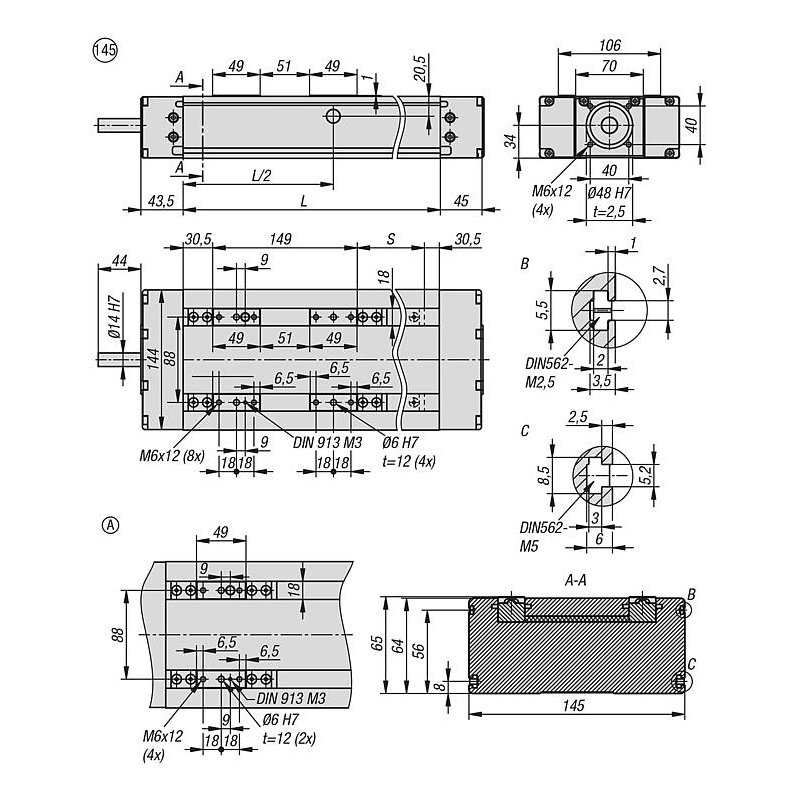

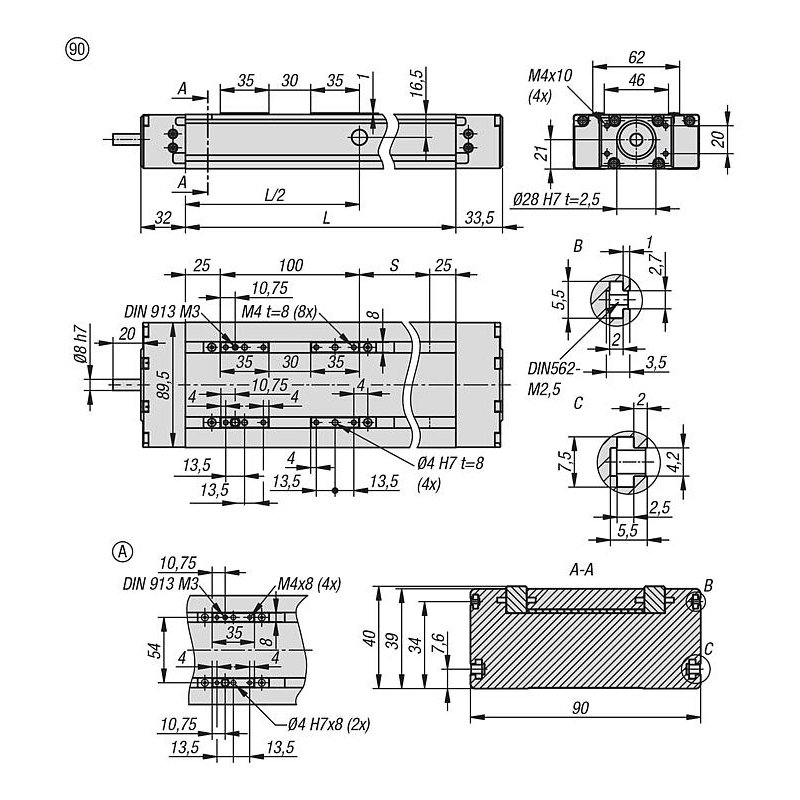

Form B: Uzun kızak

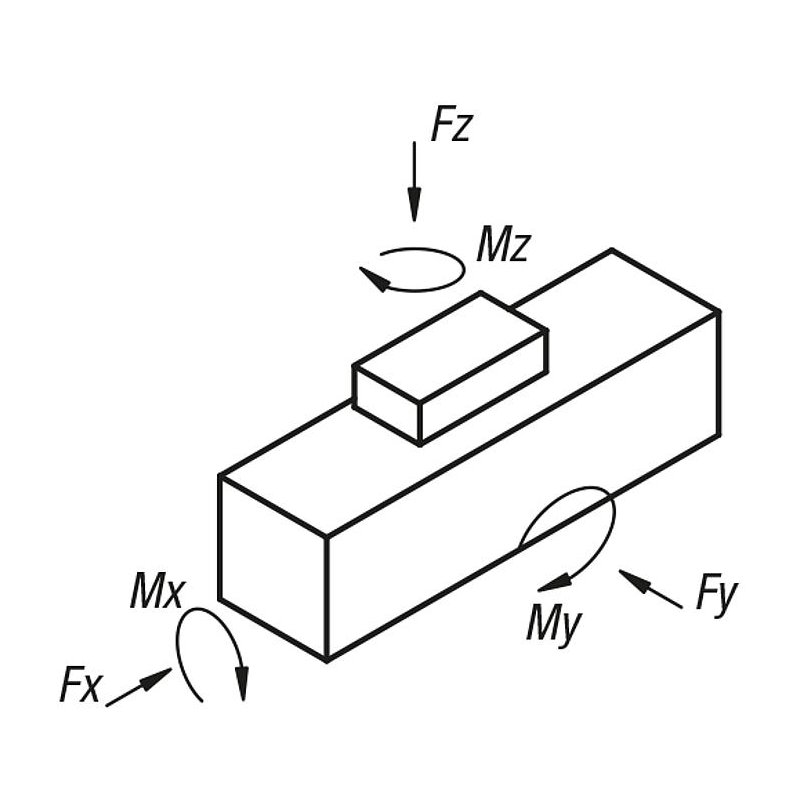

Yük değerleri dinamik yükler için geçerlidir.
Tabloda verilen tüm dinamik torklar ve yük katsayıları teorik değerlerdir. Güvenlik faktörü dikkate alınmamıştır. Güvenlik faktörü uygulamaya ve gerekli güvenliğe bağlıdır. Önerilen güvenlik faktörü fs = 5.

0 °C – +60 °C.

Diğer uzunluklar (maks. uzunluk ve maks. strok tabloya bakınız).
ISO 5 uyarınca bilyalı dişli tahrik tolerans sınıfı.
