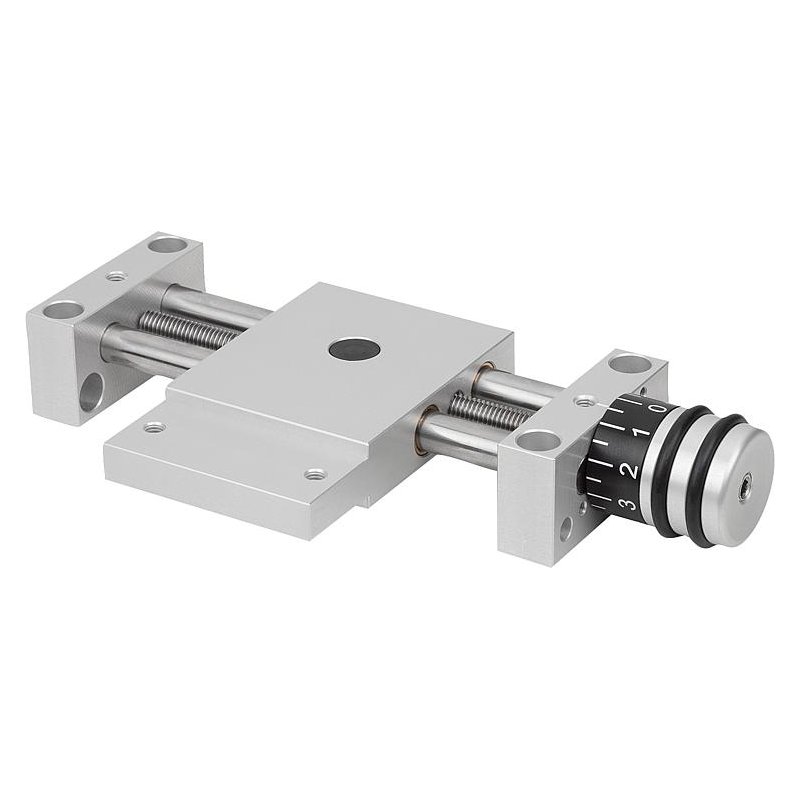

21134_A – Çapraz sehpalar, uzun, Form A

Açıklama

Malzeme:

Yatak mesnedi ve kızak: alüminyum alaşım, eloksal kaplama.
Kılavuz sütunlar: paslanmaz çelik, taşlanmış.
Mil: paslanmaz çelik, haddelenmiş dişli.
Kılavuz, kaymalı yatak: bakım gerektirmez.

Kılavuzun radyal boşluğu 0,02 mm’nin altındadır. Eksenel boşluk: boşluksuz. Mil kendinden kilitlemelidir, ilave olarak sıkıştırılabilir.

Neredeyse boşluksuz kılavuzlar ve tamamen boşluksuz mil sayesinde ayar yapmak için mili çözmeye ve sıkıştırmaya gerek yoktur.
Ölçek ayrımı 5 veya 10 ayrım çizgisinden oluşur, 1 ayrım çizgisi yaklaşık olarak 0,1 mm ayar yoluna karşılık gelir.

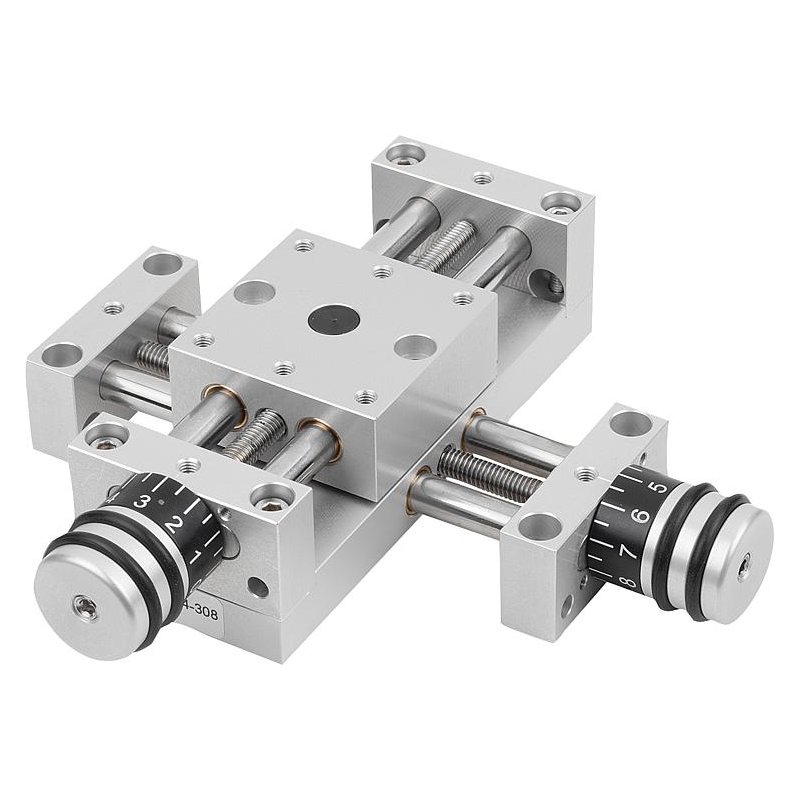

Çapraz sehpa, modüler prensip ile ilgili ebatında rahatça konumlandırma sehpaları, kaldırma sehpaları ve diğer aksesuarlarla kombine edilebilir.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
