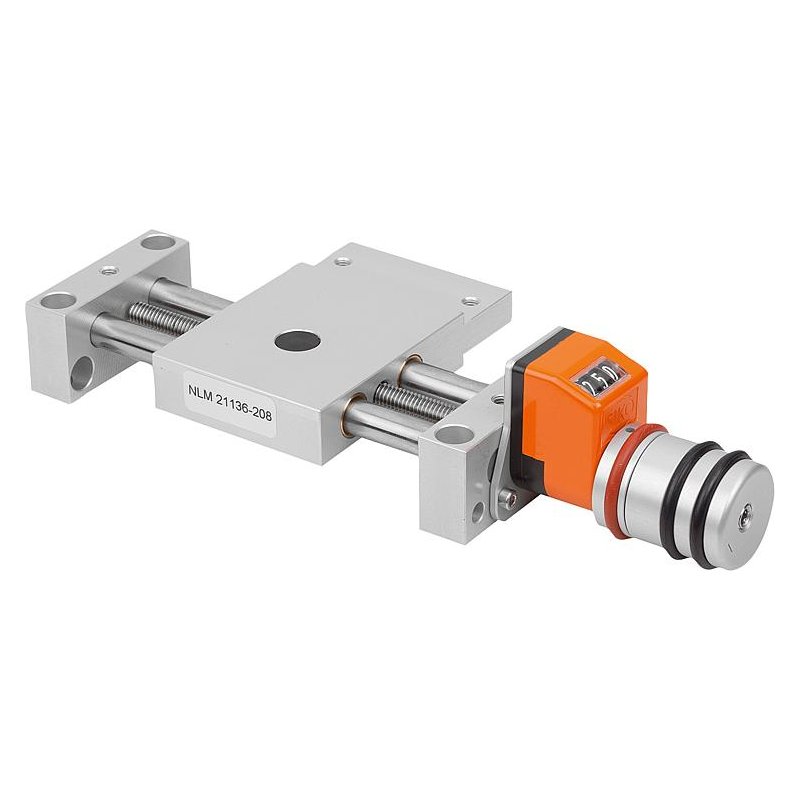

21136_B – Çapraz sehpalar, uzun, pozisyon göstergeli, Form B

Açıklama

Malzeme:

Yatak mesnedi ve kızak: alüminyum alaşım, eloksal kaplama.
Kılavuz sütunlar: paslanmaz çelik, taşlanmış.
Mil: paslanmaz çelik, haddelenmiş dişli.
Kılavuz, kaymalı yatak: bakım gerektirmez.
Pozisyon göstergesi: plastik.

Kılavuzun radyal boşluğu 0,02 mm’nin altındadır. Eksenel boşluk: boşluksuz. Mil kendinden kilitlemelidir, ilave olarak sıkıştırılabilir.

Neredeyse boşluksuz kılavuzlar ve tamamen boşluksuz mil sayesinde ayar yapmak için mili çözmeye ve sıkıştırmaya gerek yoktur.
Dijital pozisyon göstergesi 0,1 mm gösterge hassasiyetine sahiptir ve sağa doğru döndürüldüğünde rakamlar artar. Pozisyon göstergesinin gösterge değeri, flanşlı halkayı döndürerek alet kullanmadan ayarlanabilir. Pozisyon göstergesinin montaj konumu bir cıvata aracılığıyla 4 konumda sabitlenebilir.

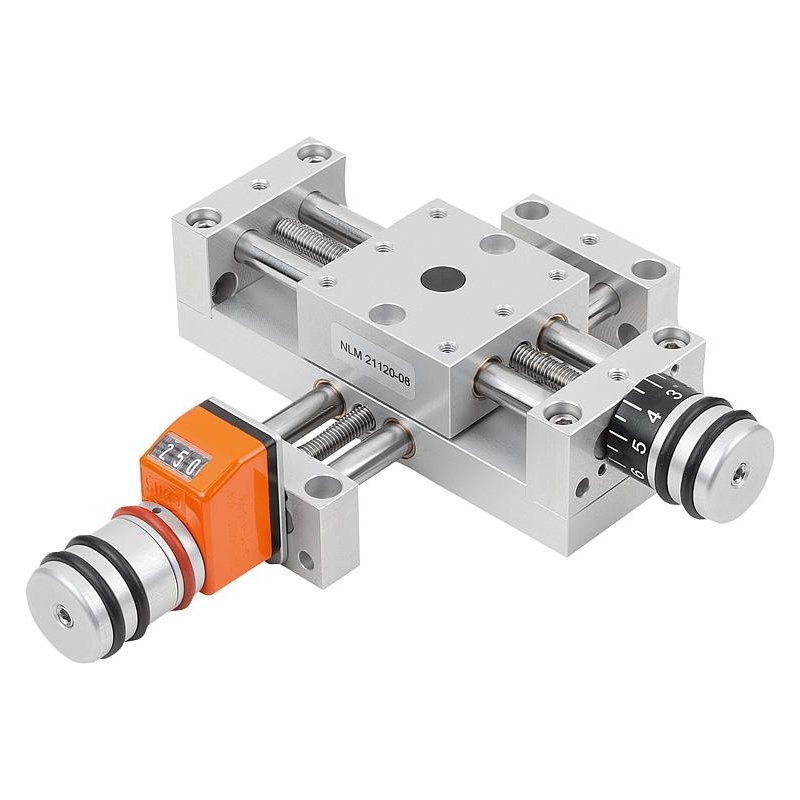

Çapraz sehpa, modüler prensip ile ilgili ebatında rahatça konumlandırma sehpaları, kaldırma sehpaları ve diğer aksesuarlarla kombine edilebilir.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

1. ‘Bu ürünün adı aynı zamanda lineer tabla, manuel pozisyonlama ünitesi, vidalı mil kızağı, hassas ayar tablası, manuel lineer kızak, eksenel ayar mekanizması, pozisyon göstergeli kızak, manuel doğrusal modül, mekanik pozisyoner ve numaratörlü lineer ünite gibi isimler olmaktadır.’
2. ‘Bu ürünün adı İngilizce olarak da linear stage, manual positioning table, linear slide, translation stage, manual linear unit, lead screw slide, positioning slide, manual linear actuator, linear guide module ve precision manual slide gibi isimler olmaktadır.’
