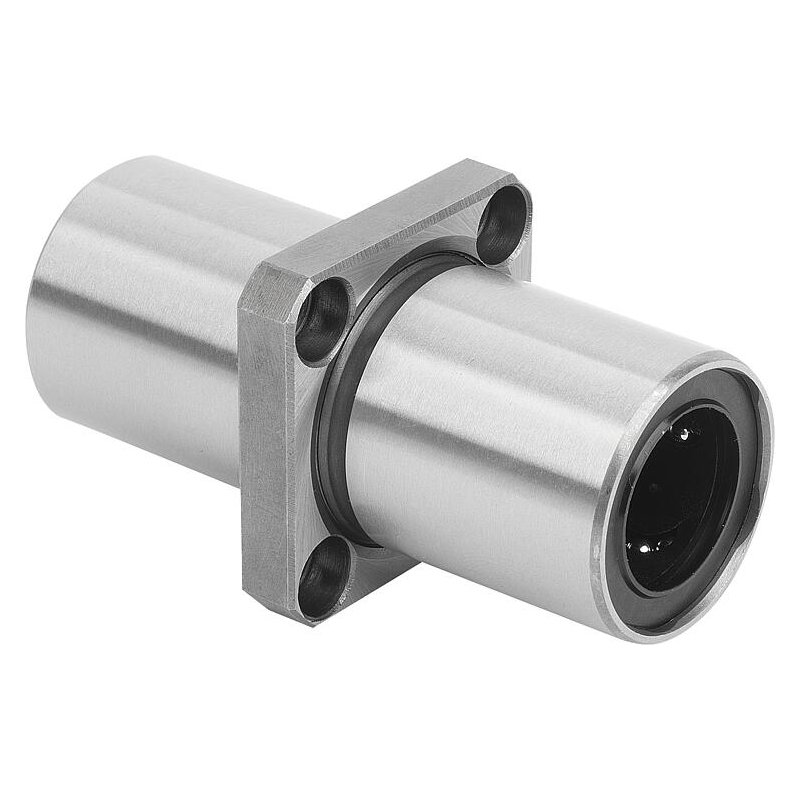

21520-03 – Orta flanşlı, kare tasarımlı doğrusal bilyalı rulman çeliği

Açıklama

Malzeme:

Gövde, çelik.
Plastik kafesli.
Bilyalar, çelik.

Doğrusal küre yatakları, 3 No.lu seriye ve ISO 10285’e göre uygundur. Her iki tarafta conta mevcuttur. Lineer bilyalı rulmanlar plastik bir kafes ile donatılmıştır. Bu, sessiz çalışma ve mükemmel çalışma özellikleri sağlar. Gövde üzerine doğrudan montaj için orta flanşlı. Tork yükü altında eleman olarak kullanım için çift rulmanlı olarak tasarlanmıştır.
Önerilen toleranslar:
Mil: h6
Gövde: H7
Her iki tarafında conta bulunan doğrusal bilyalı rulmanlar montajdan önce greslenmelidir. Belirtilen yük değerleri sertleştirilmiş ve taşlanmış mil elemanları kullanıldığında geçerlidir.

-20 °C – +80 °C.

Hassas kılavuz miller 21595.
Sabitleme cıvataları 07160.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda flanşlı lineer rulman, kare flanşlı lineer rulman, uzun tip kare flanşlı lineer burç, LMK serisi lineer rulman, bilyalı lineer burç, lineer hareket rulmanı, milli kaymalı yatak, hassas lineer burç, orta flanşlı lineer rulman ve kızaklama rulmanı gibi isimler olmaktadır.

Bu ürünün adı İngilizce olarak da flanged linear bearing, square flange linear ball bearing, linear motion bushing, linear ball bushing, LMK series linear bearing, long type square flanged linear bushing, linear slide bearing, pilot flanged linear bearing, recirculating ball linear bearing ve linear shaft bushing gibi isimler olmaktadır.
