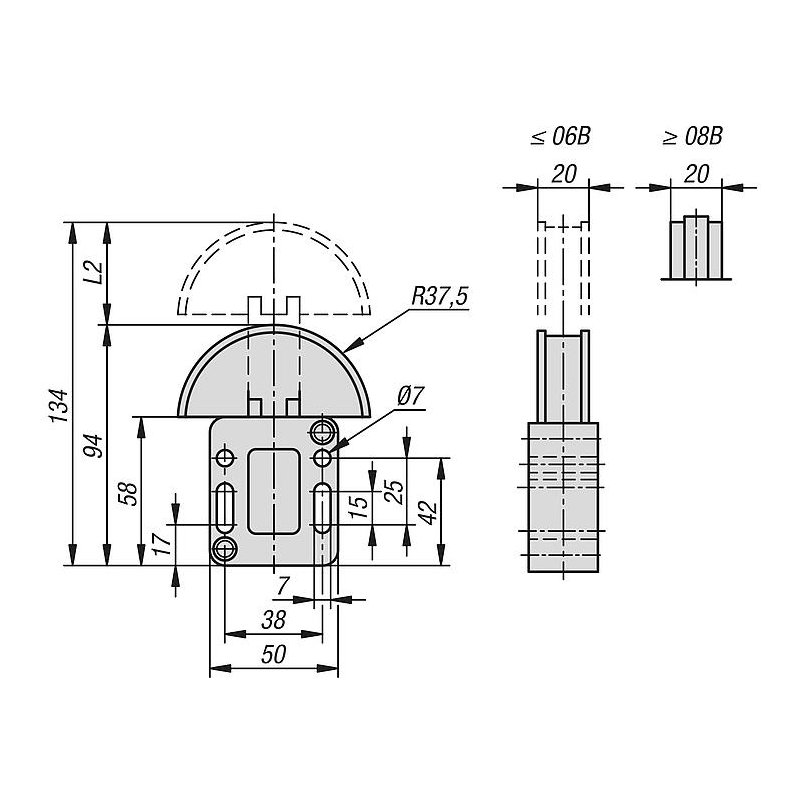

22281-56 – Boyut 0 zincir gerdirici yarı dairesel profilli

Açıklama

Malzeme:

Termoplastik gövde.
Zincir kaydırıcı ultra yüksek moleküler ağırlıklı polietilen PE-UHMW.
Vidalar ve yay paslanmaz çelik.

ISO 606’ya göre makaralı zincirlerin düşük gürültülü ve düşük aşınmalı çalışması için montaja hazır zincir gergisi. Sağlam plastik gövde yüksek korozyon koruması sunar.
İki sıkıştırma kuvveti versiyonu mevcuttur:
Hafif yay kuvvetine sahip versiyon: 58 – 32 N.
Artırılmış yay kuvvetine sahip versiyon: 132 – 60 N.

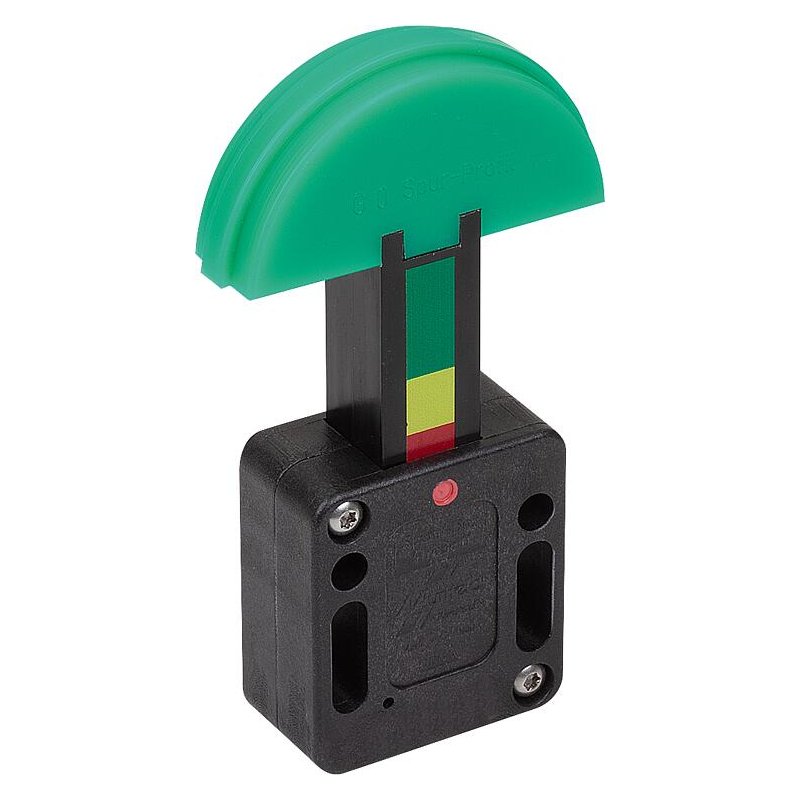

Üç renkli aşınma göstergesi sayesinde kolay aşınma takibi
yeşil: iyi
sarı: hala iyi
Kırmızı: Yetersiz yay hareketi (yay kuvveti 32 veya 60N’nin altında). Zincir gergisi yeniden ayarlanmalıdır. Tüm ayar seçeneklerinin aralığı artık yeterli ayarlamayı garanti etmiyorsa zincir değiştirilmelidir.

-20 °C ile +60 °C arasında (kısa süreliğine +80 °C’ye kadar).

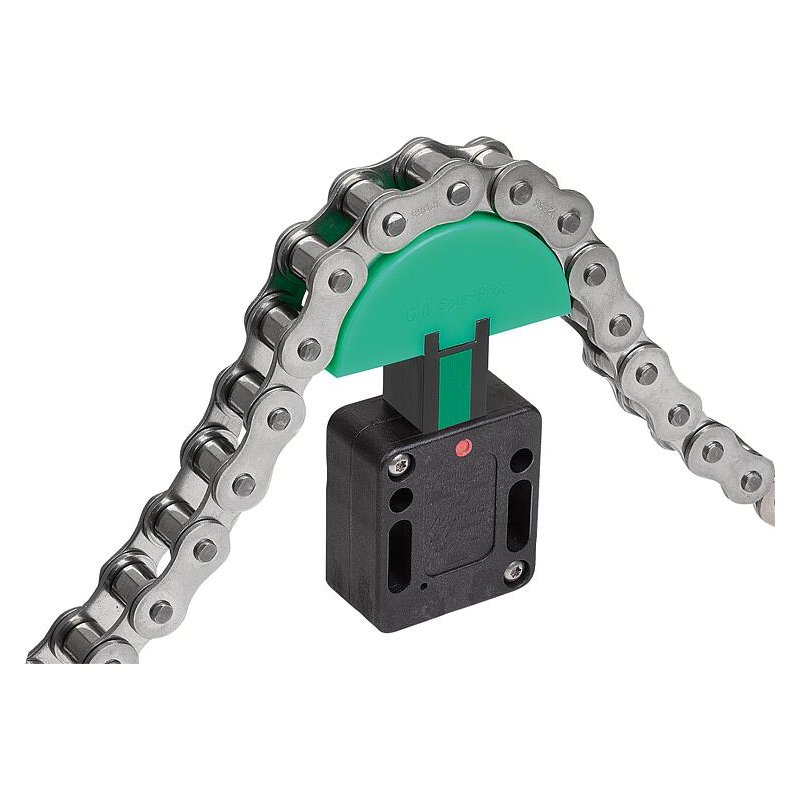

Tahrik tekerleğinin hemen arkasına montaj, gerdirilecek gevşek açıklığın uzunluğunu en aza indirmek için idealdir. Aşınmayı en aza indirmek için birkaç zincir baklası temas halinde olmalıdır.
Boyut 0 zincir gergisi serbest durumda teslim edilir. Montajdan önce, sıkıştırma çekirdeği muhafazaya bastırılmalı ve birlikte verilen kilitleme pimi ile sabitlenmelidir.

Tespitleme braketi 22281-90.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
