22281-58_A – Boyut 1 zincir gerdirici kavisli profil ile, Form A

Açıklama

Malzeme:

Dış gövde ve C-profil çelik.
İç gövde plastik.
Zincir kaydırıcı ultra yüksek moleküler ağırlıklı polietilen PE-UHMW.
Paslanmaz çelik yaylar.

Dış gövde ve C-profil galvanizli ve siyah boyalı.

ISO 606 uyarınca makaralı zincirlerin düşük gürültülü ve düşük aşınmalı çalışması için montaja hazır zincir gerdirici. Sağlam çelik gövde uzun bir hizmet ömrü ve güvenilir çalışma sunar.
İki sıkıştırma kuvveti versiyonu ve iki şekil mevcuttur:
Hafif yay kuvvetine sahip versiyon: 174 – 32 N.
Artırılmış yay kuvvetine sahip versiyon: 396 – 60 N.

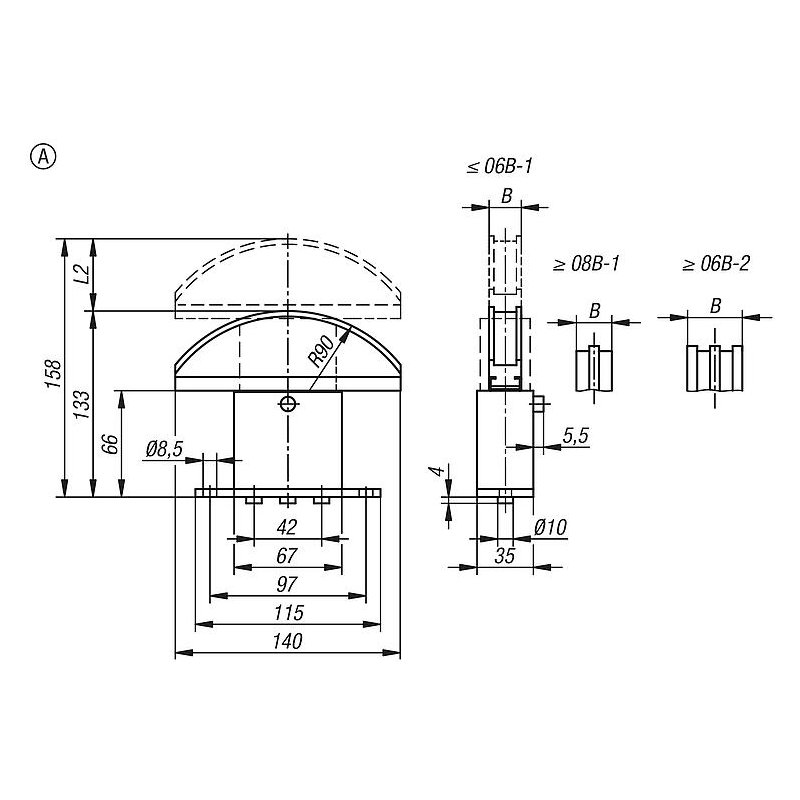

Form A: Kısa gövde.
Form B: Uzun gövde.
Değişken çalışma yönleri için uzun gövdeli zincir gergisini tavsiye ediyoruz. Bunları sadece güçlendirilmiş yay kuvveti ile teslim ediyoruz.

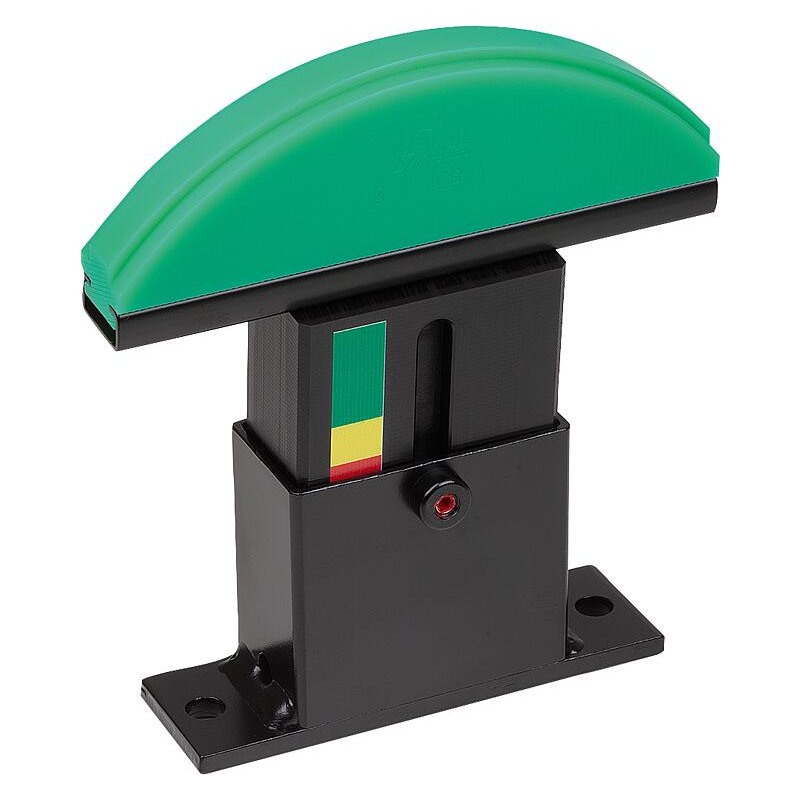

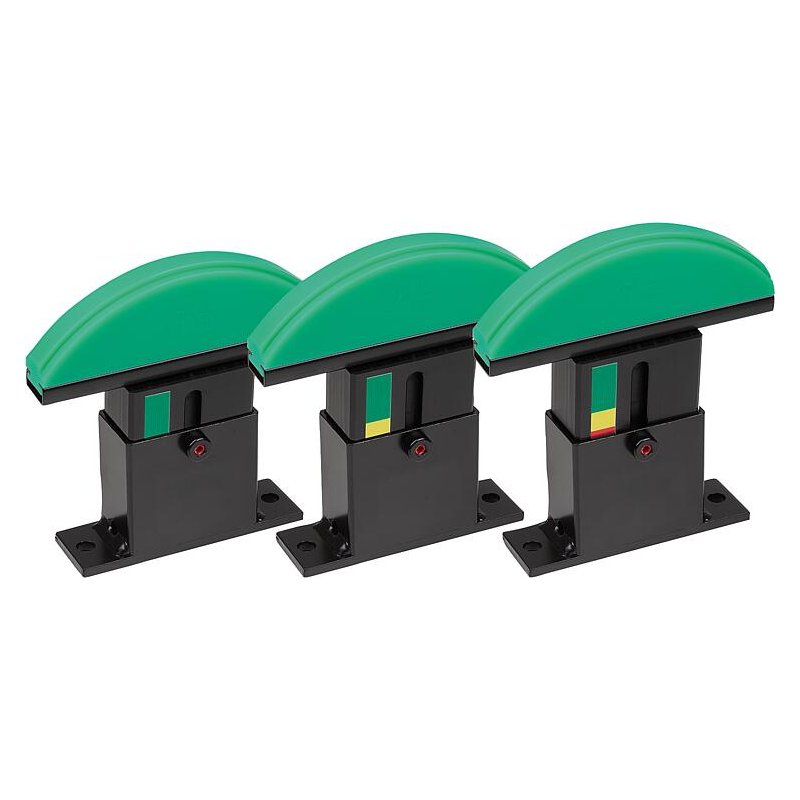

Üç renkli aşınma göstergesi sayesinde kolay aşınma takibi
yeşil: iyi
sarı: hala iyi
kırmızı: yetersiz yay hareketi. Zincir gergisi yeniden ayarlanmalıdır. Tüm ayar seçeneklerinin aralığı artık yeterli ayarlamayı garanti etmiyorsa zincir değiştirilmelidir.

-20 °C ile +60 °C arasında (kısa süreliğine +80 °C’ye kadar).

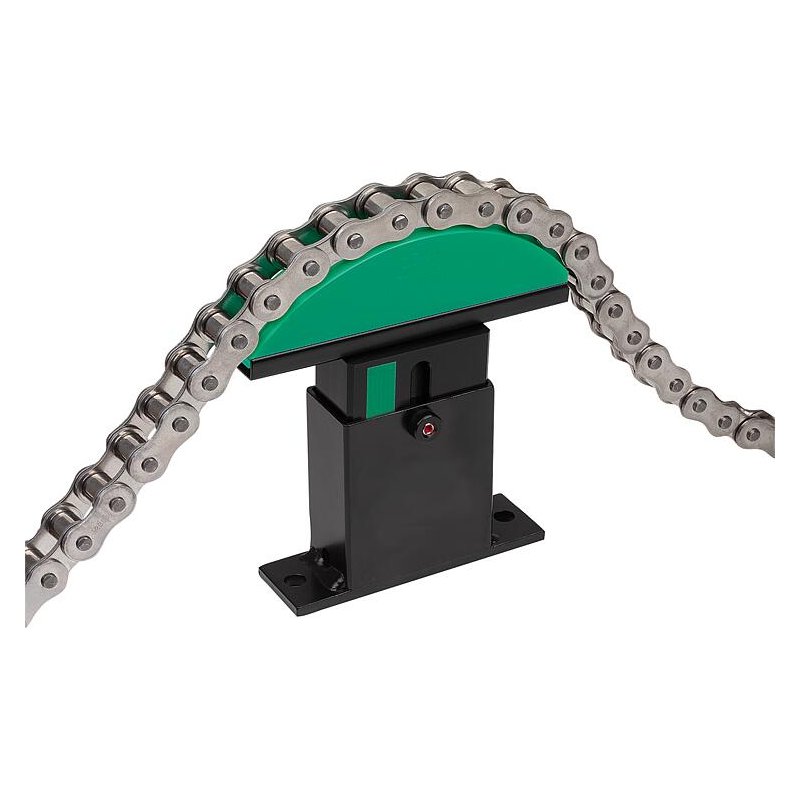

Tahrik tekerleğinin hemen arkasına montaj, gerdirilecek gevşek açıklığın uzunluğunu en aza indirmek için idealdir. Aşınmayı en aza indirmek için birkaç zincir baklası temas halinde olmalıdır.
Boyut 1 zincir gergisi kilitli durumda teslim edilir. Kilitleme vidaları üzerindeki gergi çekirdeğinin yayları ancak montajdan sonra serbest bırakılır. Bunu yapmak için, üç kilitleme vidasının ortasındakini yaklaşık dört tur gevşetin. İkinci ve üçüncü yaylar sadece gerektiğinde gevşetilir.

Tespitleme braketi 22281-90.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
