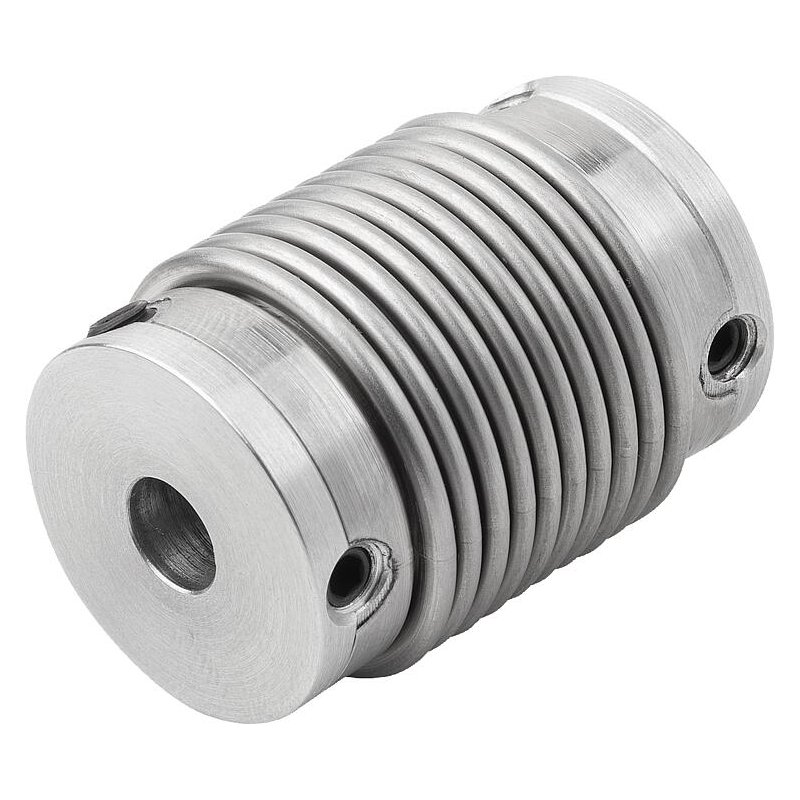

23003 – Metal körüklü kaplinler, minyatür setskur ile

Açıklama

Malzeme:

Alüminyum göbek.
Paslanmaz çelik körük.

Yalın.

Yüksek burulma mukavemetine sahip, boşluksuz minyatür metal körüklü kaplinler. Metal körük, düşük geri yükleme kuvvetleri ile eksenel, radyal ve açısal mil ofsetini telafi eder. Mil sabitleme için dişli başsız vida ile.
Tercihen, son derece dinamik konumlandırma ve servo sistemleri, enkoderler, takometreler, potansiyometreler gibi hassas konum ve hareket iletimi gerektiğinde kullanılır.

-30 °C – +120 °C.

Metal körüklü kaplinler H7 uyumuna sahiptir. Önerilen uyum boşluğu 0,02 mm – 0,05 mm’dir. Bu uyum boşluğu ve mil muylularının yağlanması montajı ve sökmeyi kolaylaştırır.
Metal körük, montaj ve sökme sırasında katalogda belirtilen izin verilen yer değiştirme değerlerinin en fazla 3 katı kadar deforme olabilir. Kuvvet uygulamaktan kaçının.

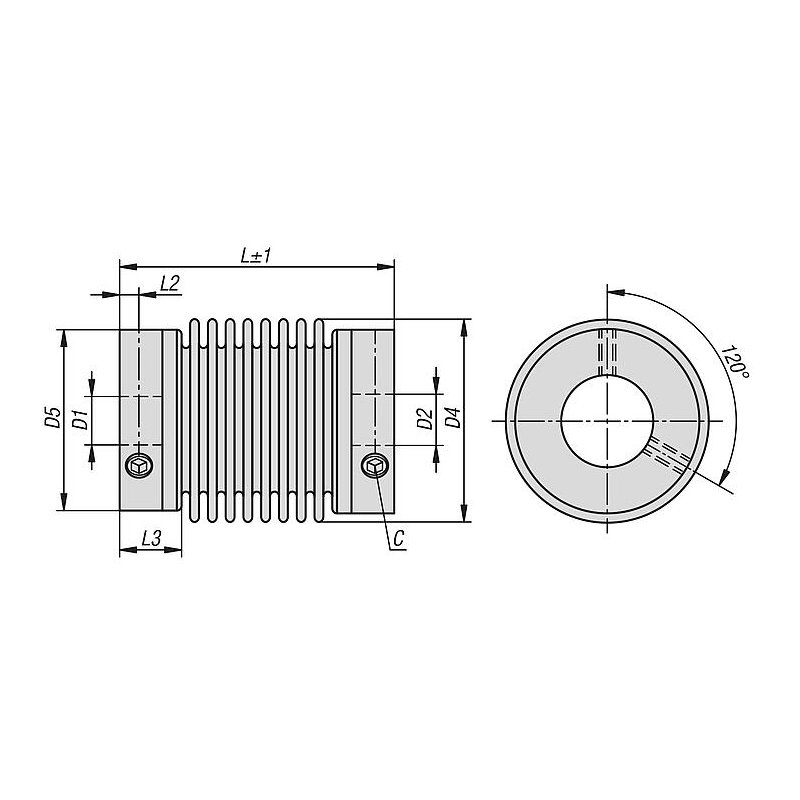

İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
DIN 6885 uyarınca uygu kaması yuvası. Lütfen uygu kaması yuvası için mümkün olan en büyük deliğe dikkat edin.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda körüklü kaplin, esnek kaplin, metal körüklü kaplin, servo kaplin, hassas kaplin, boşluksuz kaplin, mil bağlantı elemanı, şaft kaplini, yaylı kaplin ve çelik körük kavrama gibi isimler olmaktadır.
Bu ürünün adı İngilizce olarak da bellows coupling, flexible coupling, metal bellows coupling, servo coupling, precision coupling, zero-backlash coupling, shaft coupling, flexible shaft connector, bellows type coupler ve torsionally stiff coupling gibi isimler olmaktadır.
