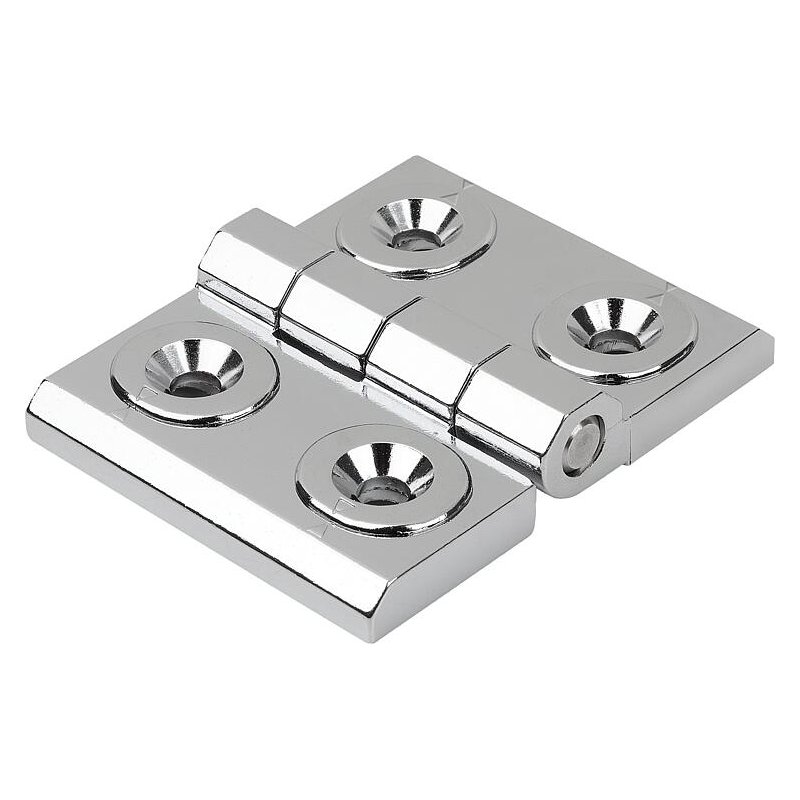

27868-15_B – Menteşeler, çinko basınçlı döküm, ayarlanabilir, Form B

Açıklama

Malzeme:

Menteşe ve ayar burçları çinko basınçlı döküm.
Eksen paslanmaz çelik.

Menteşe ve ayar burçları parlak krom kaplama veya siyah.
Eksen yalın.

İç taraftaki kapılar için menteşeler.
Menteşeler hem sağda hem de solda kullanılabilir.

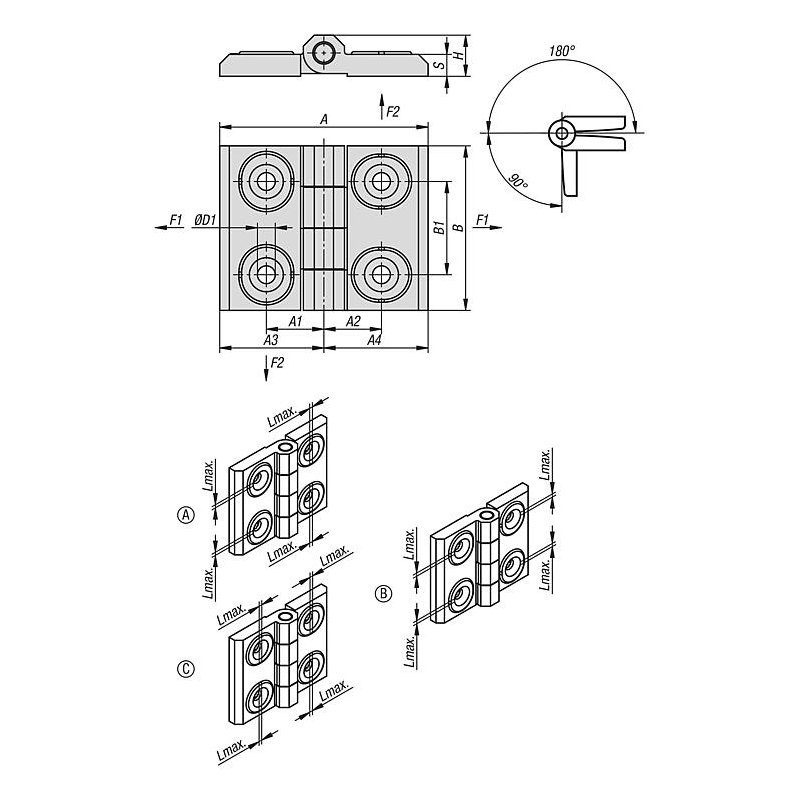

Montajı kolaylaştırmak için ok uçları “L” ayar yolunun ortasını işaretler.
Kapılar ve kapaklar ayar burçları kaydırılarak kademeli konumlandırılabilir. Üretim toleransları ve kapı aralığı böylece yatay ve dikey olarak dengelenebilir ve ayarlanabilir.
Ayar burçlarının alt tarafındaki ve menteşe uzun deliklerdeki tırtıklar kaymayı önler.
Ayar burçları uzunlamasına delikleri komple örter, bu şekilde ayar alanı içerisinde kir birikmez.
Menteşelerin belirtilen yüklenme değerleri, emniyet faktörleri dikkate alınmadan ve her türlü sorumluluk reddedilerek verilen, bağlayıcı olmayan referans değerlerdir. Belirtilen değerler sadece bilgi amaçlıdır ve özelliklerin yasal olarak bağlayıcı garanti edildiği anlamına gelmez.
Yüklenme değerleri laboratuvar koşulları altında belirlenir. Menteşenin ilgili uygulama için uygun olup olmadığını her kullanıcı kişisel olarak belirlemelidir.
Menteşelerin sabitlendiği farklı malzemeler ve sabitleme türleri, hava koşulları ve ayrıca aşınma belirlenen değerleri etkileyebilir.

İçten altıgenli havşa başlı vidalar DIN EN ISO 10642 (M6) 07175.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda yaprak menteşe, pano menteşesi, zamak menteşe, dıştan takma menteşe, endüstriyel menteşe, kabin menteşesi, düz menteşe, kapak menteşesi, vidalı menteşe ve ağır hizmet menteşesi gibi isimler olmaktadır.
Bu ürünün adı İngilizce olarak da butt hinge, leaf hinge, surface mount hinge, enclosure hinge, industrial hinge, zinc alloy hinge, external hinge, flat hinge, cabinet hinge ve screw-on hinge gibi isimler olmaktadır.
