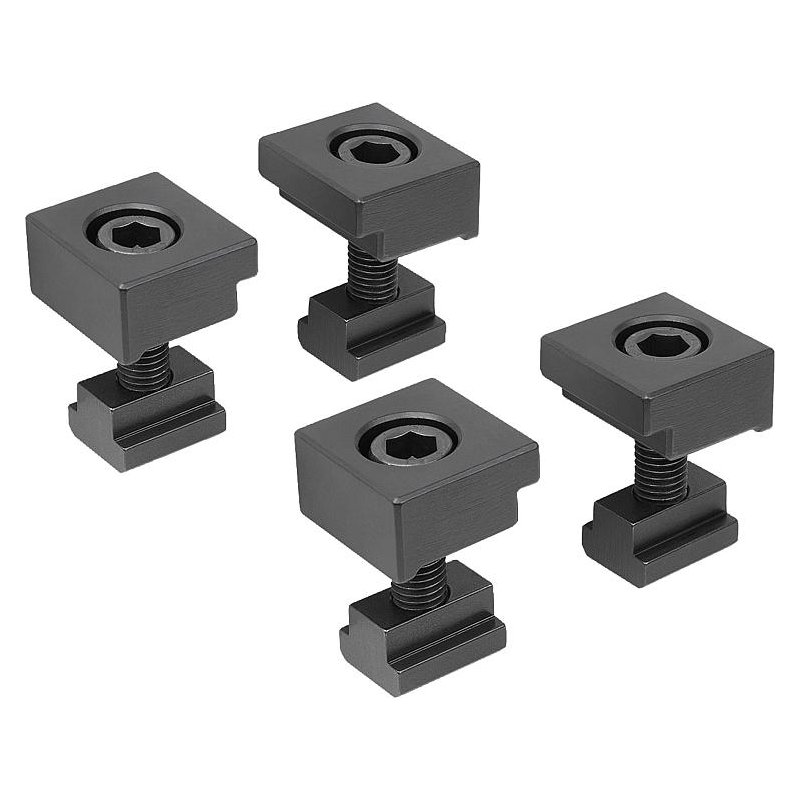

41505-15 – Çok olanaklı gerdirme sistemi için germe demiri seti

Açıklama

Malzeme:

Islah çeliği.

temperlenmiş. Dayanma yüzeyleri taşlanmış (HRC 32).

Germe demiri seti ile germe rayları istenen herhangi bir pozisyonda makine tezgahı üzerine gerilebilir.

Germe demiri seti makine tezgahının T kanalına yerleştirilir ve germe rayında istenen ilgili pozisyona itilir. Silindir başlı cıvata üzerinden sabitleme.

Germe demiri seti çok olanaklı gerdirme sistemlerinin diğer sabitleme türlerine ek olarak kullanılabilir.

4x sıkıştırma demiri.
4x imbus silindir başlı cıvata, DIN 912 uyarınca.
4x T kanallar için somun DIN 508.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

1. ‘Bu ürünün adı aynı zamanda T-kanal yan bağlama pabucu, yan bağlama ayağı, kenar sıkma pabucu, alçak profil pabuç, yan baskı pabucu, iş parçası yan bağlama elemanı, freze yan pabucu, tezgah yan bağlama aparatı, ince kenar bağlama pabucu ve yan tutma pabucu gibi isimler olmaktadır.’
2. ‘Bu ürünün adı İngilizce olarak da midget side clamp, toe clamp, edge clamp, side clamp, low profile side clamp, T-slot toe clamp, workholding side clamp, machinists side clamp, milling machine edge clamp ve fixture clamp gibi isimler olmaktadır.’
