42208-05 – UNILOCK dengeleme sıkıştırma pimi Sistem boyutu 80 mm

Açıklama

Malzeme:

Paslanmaz çelik.

Fonksiyon yüzeyleri taşlanmış.

UNILOCK dengeleme sıkıştırma pimleri, ş parçalarının ve tertibatların gerdirilmesi ve konumlandırılması için uygundur.
Sıkıştırma pimleri, değiştirme elemanı ile vidalanır ve çeşitli temel modüllere adapte edilir.
Form tipi X yönü ile bir yönde ± 1 mm’lik bir iç mastar dengelemesi gerçekleşebilir.
Form tipi XY yönü ile tüm yönlerde ± 1 mm’lik bir iç mastar dengelemesi gerçekleşebilir.
UNILOCK dengeleme sıkıştırma pimleri ve M10 sabitleme cıvataları ile 35.000 N’lik tutma güçlerine ulaşılabilir.
Aynı sistem ebadına sahip diğer sıkıştırma pimlerini setskurlu 42208, 42209, 42210 ve 42208 de bulabilirsiniz.

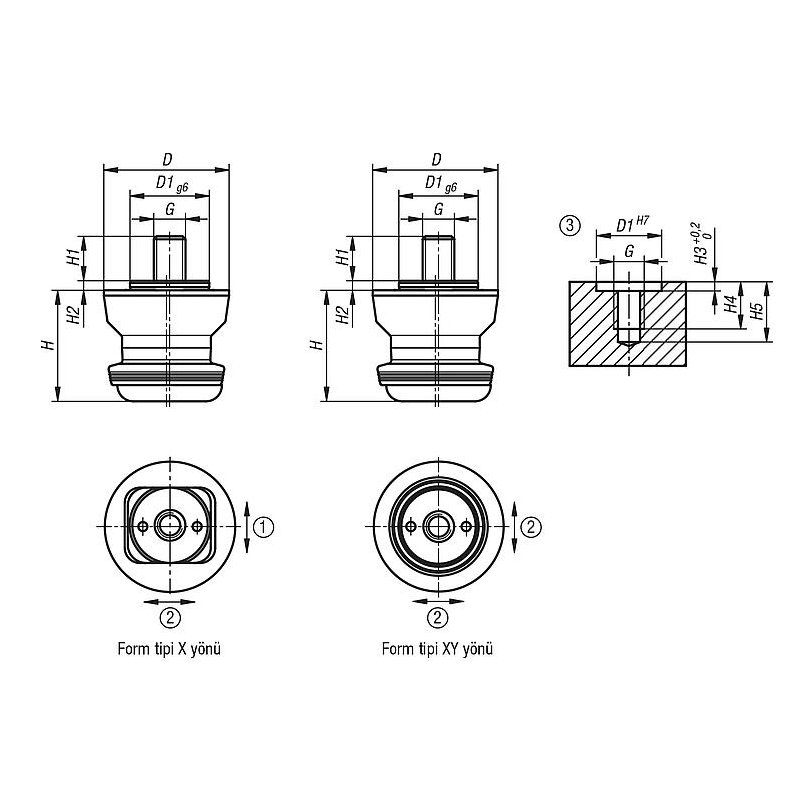

Bkz. montaj konturu.

Bir yönde/tüm yönlerde ±1 mm’lik bir iç mastar dengelemesi mümkün.

1x UNILOCK dengeleme sıkıştırma pimi, sabitleme cıvatalı.
