84102 – Kablo Geçiş (Giriş) Plakası

Açıklama

Malzeme:

Çerçeve poliamid PA66 GF25 V-0.
Elastomer plaka EPDM, DIN 53509 uyarınca ozon dayanıklı, seviye 0 (en iyi seviye).
Yalıtım TPE TPV.

Siyah.

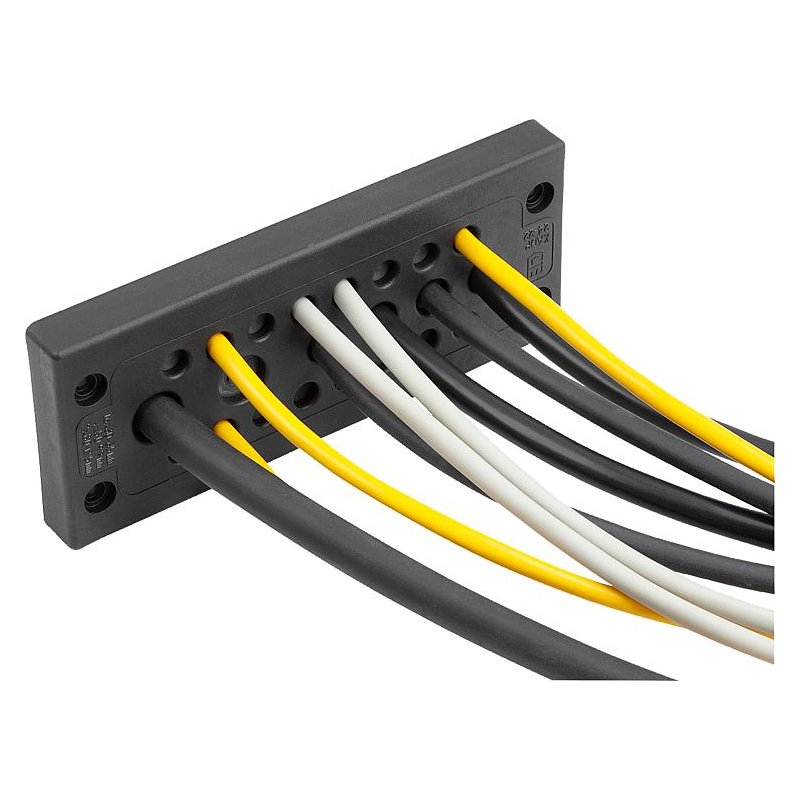

Kablo geçiş plakaları fişsiz hatların (tamamlanmamış hatların) geçirilmesi için uygundur. Kablolar, hatlar, hortumlar, pnömatik ve hidrolik hatlar geçirilebilir.
Hatlar, ön delme yapılmadan geçirilebilir. Elastomer plaka, hatlara uyum sağlar ve optimum yalıtım ve gerinim önleme sağlar. Gerekli olmayan geçişler güvenli bir şekilde kapalı ve yalıtımlı kalır.

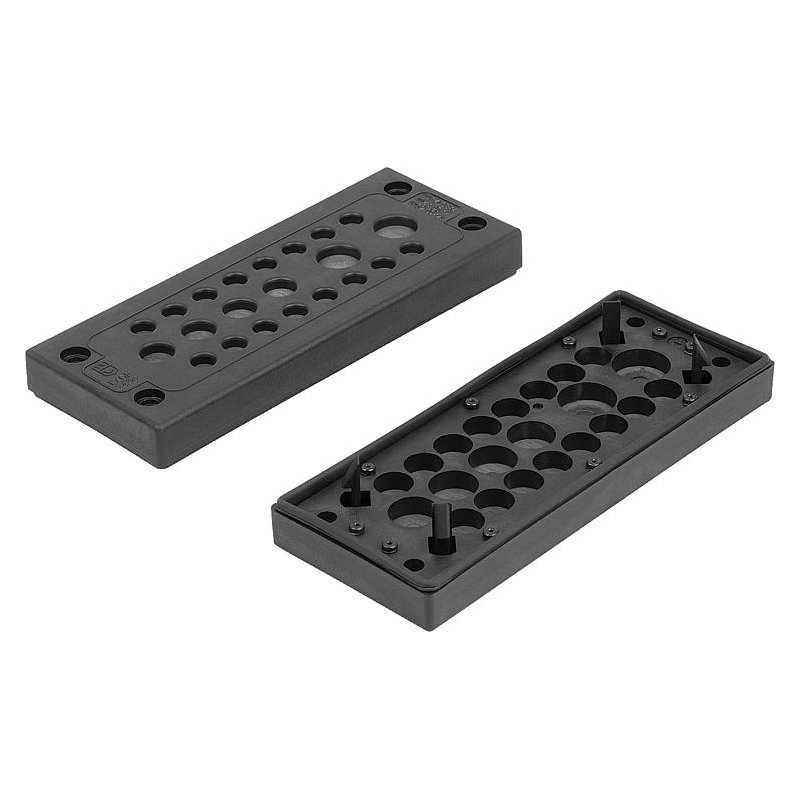

Farklı geçişler ile ve ayrıca kör plaka olarak temin edilebilir.
Koruma sınıfı IP66.
Sertifikalar / Yerine getirilen normlar:
UL 514B
UL / CSA-File E140310

-30 °C – +100 °C

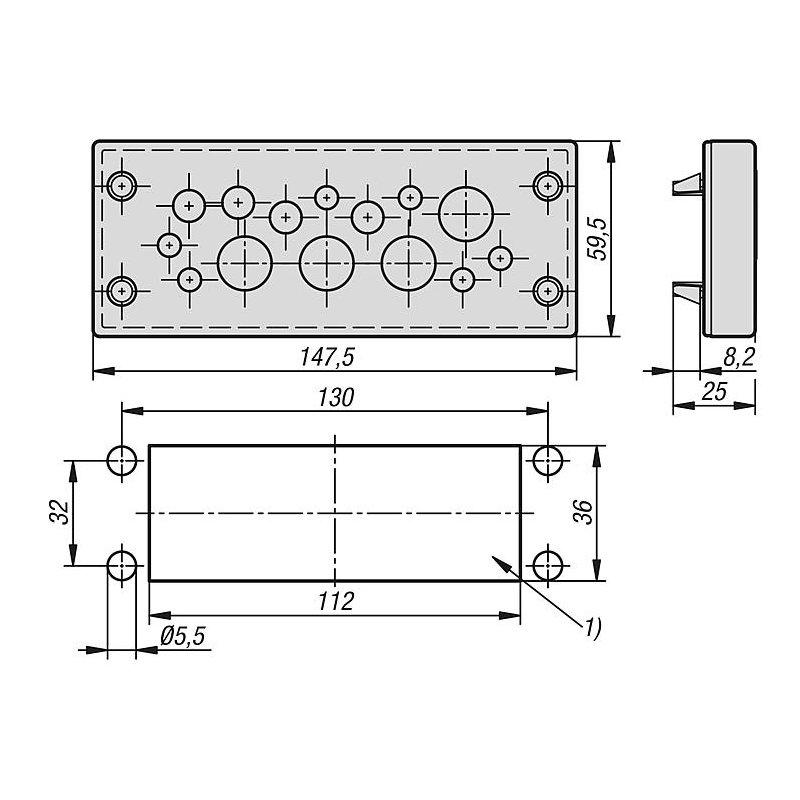

Montaj kesitleri 36 x 112 mm için.
Kablo geçiş plakaları aletsiz olarak yakalama kancaları üzerinden kesite oturtulabilir (1,5 – 2,0 mm’lik sac kalınlıkları için).
2,0 mm üzerindeki sac kalınlıklarında veya bir vidalama işlemi gerektiren uygulamalarda kablo geçiş plakaları, delikler üzerinden M5 ebadında cıvatalarla sabitlenebilir.
