Malzeme:
Çift kama ve germe segmentleri: Islah çeliği.
Model:
Çift kama ve germe segmentleri: Temperlenmiş, siyah.

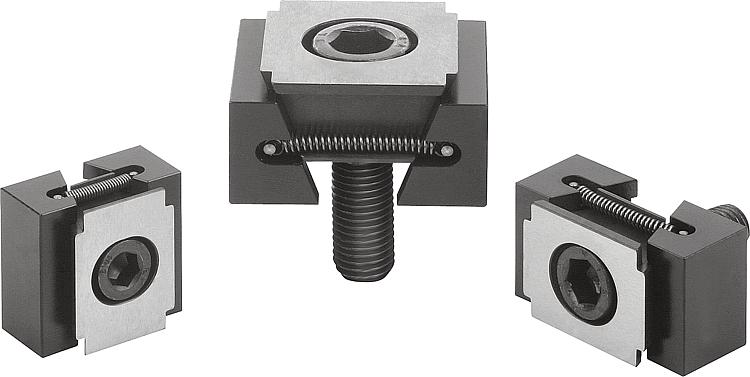

Bilgi:Bu kama gerdiricilerin öne çıkan özelliği, işleme ekidir. Bu ek uzunluk, iş parçası geometrisine uyarlanmış olan konturların hazırlanmasını sağlar. Ayrıca kama gerdiriciler, çalışma prensipleri nedeniyle çoklu gerdirmeler için uygundur. Kama yüzeyleri sayesinde yüksek sıkıştırma kuvvetleri elde edilir.
Kama gerdiriciler isteğe bağlı olarak gerdirmek amacıyla bir dişli delikte veya bir T kanalında kullanılabilir. Gergi cıvatasının vidalanmasıyla iki gergi segmenti dışa doğru hareket eder ve iş parçalarını işleme düzeneğinin sabit dayanak çenelerine doğru bastırırlar.
Çift kamaya açılmış olan uzun delik üzerinden kama gerdiriciler kaydırılabilir veya toleranslar dengelenebilir.
Kaydırma mesafesi:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Dikkate alın: Kama gerdiricilerin öne çıkan özelliği, M8 modeli için sıkıştırma çenesi başına 3 mm ve M10, M12 ile M16 modelleri için sıkıştırma çenesi başına 5 mm olan işleme ekidir.
Çizim bilgisi:
1) Kama gerdirici
2) İş parçası
3) Karşı tutucu
4) Ana plaka
5) Hidrolik/pnömatik silindir
