Mekanik Konum Göstergeli Rotary Table (Döner Tabla)

Mekanik Konum Göstergeli Rotary Table (Döner Tabla)

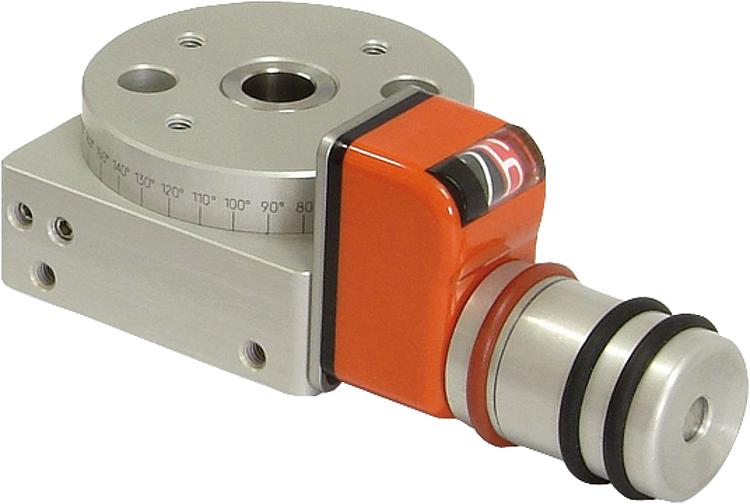

Yuvarlak Konumlandırma Sehpaları Pozisyon Göstergeli

Malzeme:

Ana gövde ve yuvarlak sehpa: alüminyum alaşım, eloksal kaplama.
Mil: çelik, sertleştirilmiş.
Mil yatağı, kaymalı yatak, bakım gerektirmez.
Pozisyon göstergesi: plastik.

Model:

Döner aksın radyal boşluğu < 0,015 mm.
Döner aksın eksenel boşluğu < 0,02 mm.
Tekrarlama hassasiyeti < 0,05°.
Mil: kendinden kilitlemeli.

Bilgi:

Ayar yolu 360°’dir, uç dayanaksız.
Pozisyon göstergesi, saat yönünde artacak şekilde 0,0°’den 9,9°’ye kadar 0,1°’lik adımlar halinde sayar. Bu esnada yuvarlak sehpa, saat yönünün tersine hareket eder. Yuvarlak sehpanın çevresinde bulunan bir ölçek, 10° adımları gösterir.
Pozisyon göstergesinin montaj konumu, döndürme tutamağının sökülmesinden ve müteakiben iki çapraz yarıklı cıvatanın gevşetilmesinden sonra 4 konumda sabitlenebilir.

Aktarım oranı:
21161-08 = 50:1
21161-12 = 55:1

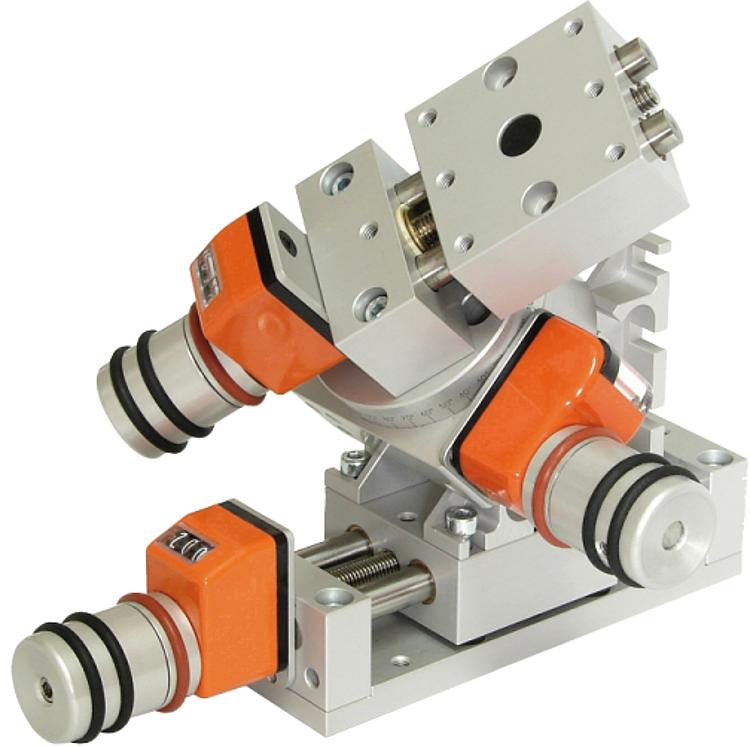

Yuvarlak konumlandırma sehpası, modüler prensip ile ilgili ebatında rahatça kombine edilebilir.
