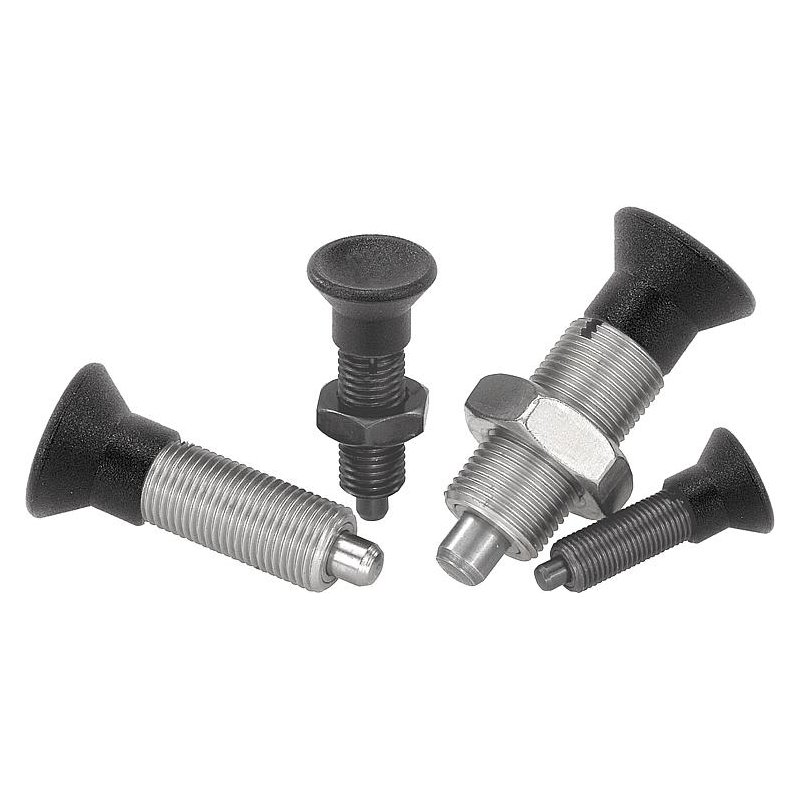

03093 inch – Plastik mantar tutamaklı bileziksiz çelik veya paslanmaz çelik indeksleme pistonları – inch

Açıklama

Ürün açıklaması:

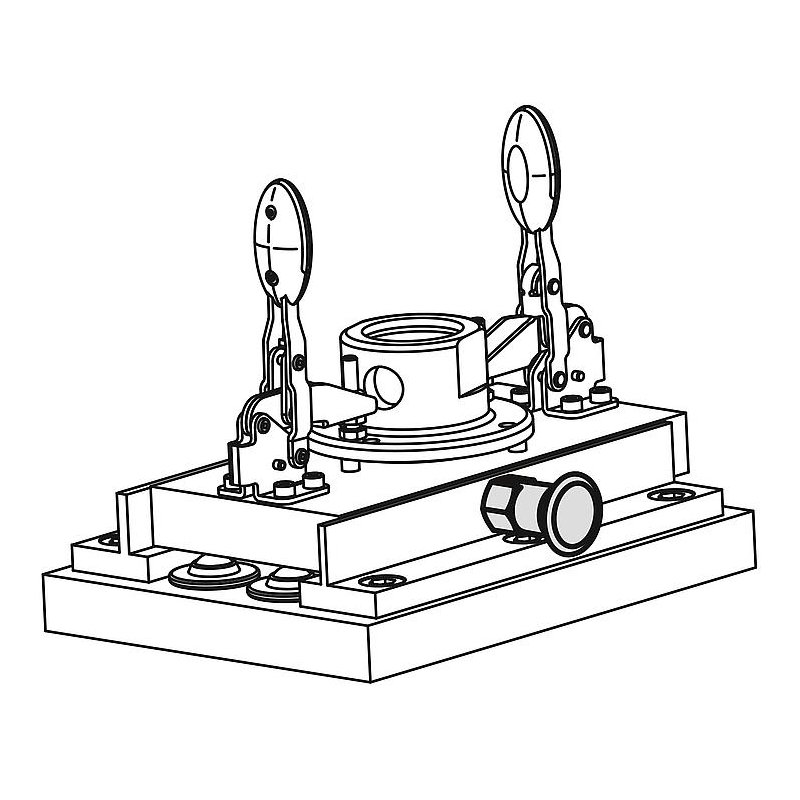

İndeksleme pistonları kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Ancak pim elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.

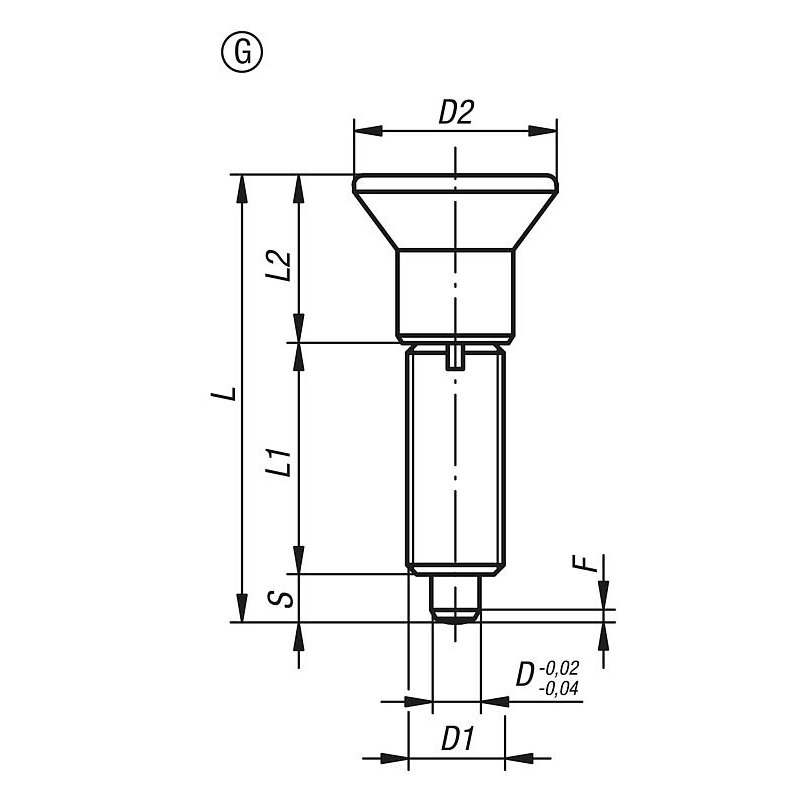

Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: sertleştirilmiş, taşlanmış ve karartılmış.
Paslanmaz çelik model:
Dişli kovan kaplamasız.
Kilitleme pimi sertleştirilmiş ve taşlanmış, kaplamasız.
Kilitleme pimi sertleştirilmemiş ve taşlanmamış, kaplamasız.
Mantar tutamak siyah-gri RAL 7021.

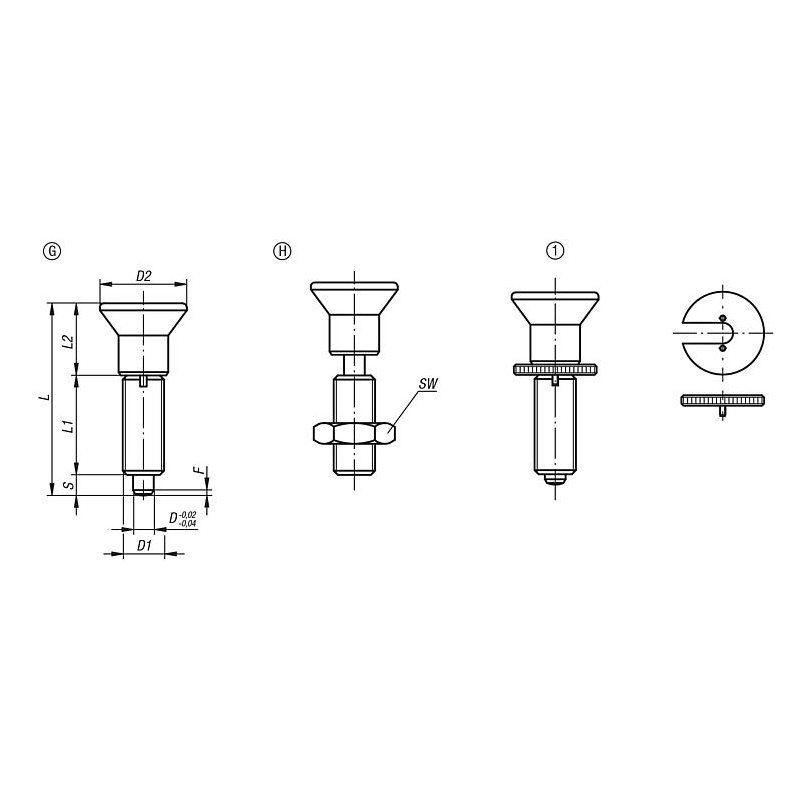

Indeksleme pistonlarının vidalanması için bir vidalama pulu teslim edilebilir. Bu şekilde, çıkmış mantar tutamağın altına, taşıma pimlerinin yuvaya gireceği şekilde itilir.

Özel modeller.

Ara halkalar 03089.
İnce duvarlı parçalar için sabitleme kitleri 03094-10.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda İndeksleme pistonu, İndeksleme pimi, Konumlandırma pimi, Yaylı pim, Yaylı piston, Sabitleme pimi, Çekmeli pim, Kilitleme pimi, Piston pimi gibi isimler olmaktadır.
