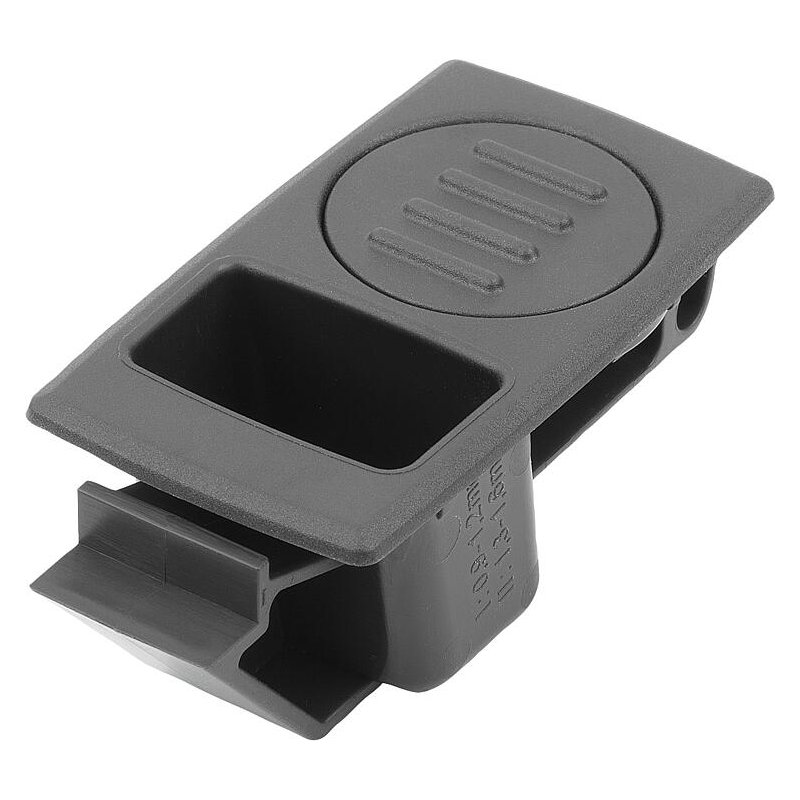

05596-44_B – Tutma parçalı plastik yaylı kilit, oturtulabilir, form B, kilitlenemez

Açıklama

Malzeme:

Kilit ABS.
Yay, paslanmaz çelik 1.4310.

Kilit siyah.
Yay yalın.

Bu yaylı kilitler kapılara, kapaklara ve başlıklara bitişik şekilde monte edilmek üzere tasarlanmıştır.
Farklı kapı kanadı kalınlıkları için iki farklı ebatta mevcuttur. Kilitlenebilir versiyonlar sayesinde ilave emniyet. Kilitlenebilir yaylı kilit donanımlarındaki kilit, tüm kilitlerde kullanma özelliğine sahiptir, yani her kilit aynı anahtar ile açılabilir.
Alevlenebilirlik: UL94-HB listelenmiş.
Form A: kilitlenebilir
Form B: kilitlenemez

Form A: Anahtarın çevrilmesi ve ardından kolun itilmesi ile kilit açık konuma getirilir ve kapı açılabilir. Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır. Silindir kilit ek güvenlik sağlar.
Form B: Tutamağın kaydırılmasıyla kilit açık konuma getirilir, kapı açılabilir.
Kilitleme, kapının yay yardımıyla bastırılarak kapatılmasıyla otomatik olarak sağlanır.

– Otomobil endüstrisi
– Tıp teknolojisi
– Makine yapımı
– Cihaz yapımı
– Endüstriyel dolaplar

1. Taslağa uygun olarak çapaksız bir montaj kesiti oluşturun.
2. Kilidin ön tarafını kesit içine itin ve ileriye doğru bastırın.
3. Yerine oturması için kilidi aşağıya doğru bastırın.

Burada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Bu ürünün adı aynı zamanda gömme mandal, çekme kilit, plastik kapak mandalı, karavan kilit mandalı, tekne kapağı kilidi, kabin mandalı, panel kilidi, sıkıştırmalı kilit, bas-çek kilit, pano kilidi ve mobilya kilit mekanizması gibi isimler olmaktadır.
Bu ürünün adı İngilizce olarak da flush pull latch, lift-and-pull latch, recessed latch, push-to-close latch, slam latch, finger pull latch, compression latch, RV hatch latch, boat compartment latch, plastic pull handle latch ve paddle latch gibi isimler olmaktadır.
