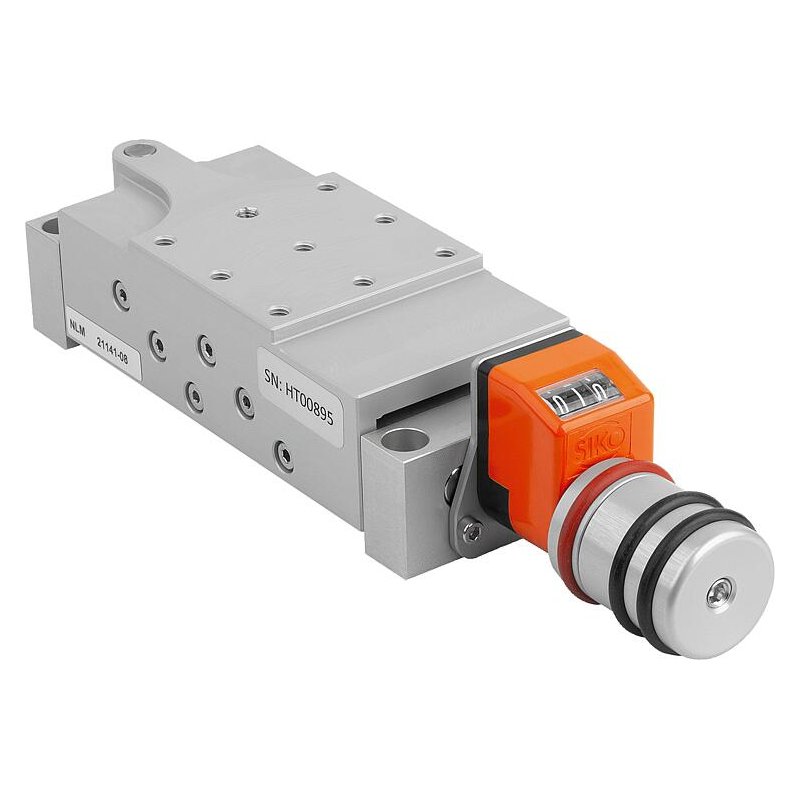

21141 – Mekanik pozisyon göstergeli kaldırma sehpaları

Açıklama

Malzeme:

Yatak mesnetleri, kızak ve kaldırma plakası alüminyum.
Kılavuz sütunlar ve mil paslanmaz çelik.
Kayar burçlar ve kayma çubukları pirinç.
Pozisyon göstergesi plastik.

Alüminyum eloksitlenmiş.

Her türlü parça ve modüllerin yükseklik konumlandırması için (örn. mesnetler, sensörler, limit siviçler, sehpalar, kameralar, tüm modüller vs.). Ayarlama mesafesi, 0,1 mm’lik artışlarla doğrudan pozisyon göstergesi ile gösterilir. Gösterge değeri, kırmızı ayar halkasını mile göre çevirerek herhangi bir kızak konumunda sıfıra veya başka bir değere ayarlanabilir.
Kaldırma sehpası modüler prensip ile ilgili ebatında rahatça konumlandırma sehpaları, çapraz sehpalar ve diğer aksesuarlarla kombine edilebilir.

Geri dönme boşluğu < 0,05 mm.
Kılavuzların yan boşluğu: <0,02 mm.
Önceden yüklenmiş kendinden kilitlemeli mil somunu ve mil yatağı.
Gösterge hassasiyeti 0,1 mm.

0 °C – +70 °C.
