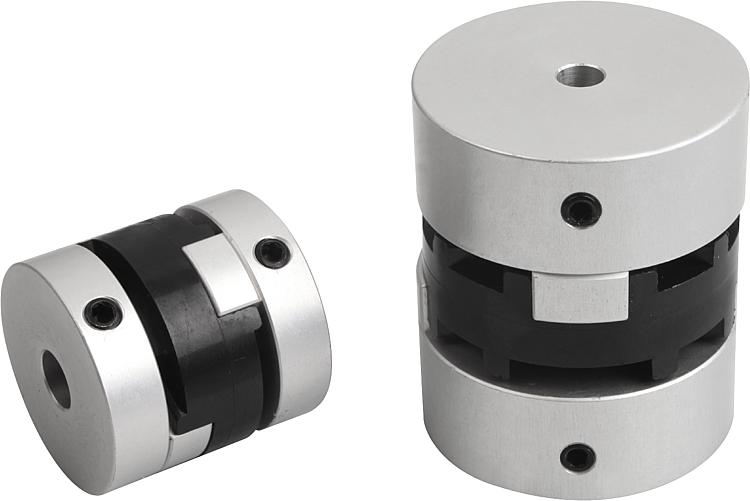

Çapraz İtici Kaplinler (Kavramalar) Setskur İle Sıkıştırma

Malzeme:

Çapraz itici: poliasetal, Göbek: alüminyum.

Bilgi:

Göbeğin setskurlar aracılığıyla sıkıştırılması, radyal sıkıştırma göbekli (23030) çapraz iticili kavramalara kıyasla uygun maliyetli bir alternatif seçenektir. Göbeğin setskurlar aracılığıyla sıkıştırılması sayesinde çok daha kısa montaj süreleri elde edilir. Kavramalar, komple birleştirilmiş durumda monte edilebilir veya takmalı montaj da mümkündür. Setskurun gerekli sıkma torkunu dikkate alın. Daha kolay bir şekilde sökebilmek için milleri düz bir yüzey ile donatmanız önerilir.

Montaj:

Mil muylusundan göbek deliğine olan bağlantı, geçiş toleransı olarak seçilmelidir. Boşluk min. 0,01 mm ve maks. 0,04 olmalıdır, örn.
Mil: Ø 6 f7
Delik: Ø 6 H8.

Avantajlar:

– Sağlam
– Takılabilir
– Boşluksuz
– Kısa yapı uzunluğu

Talep üzerine:

İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
