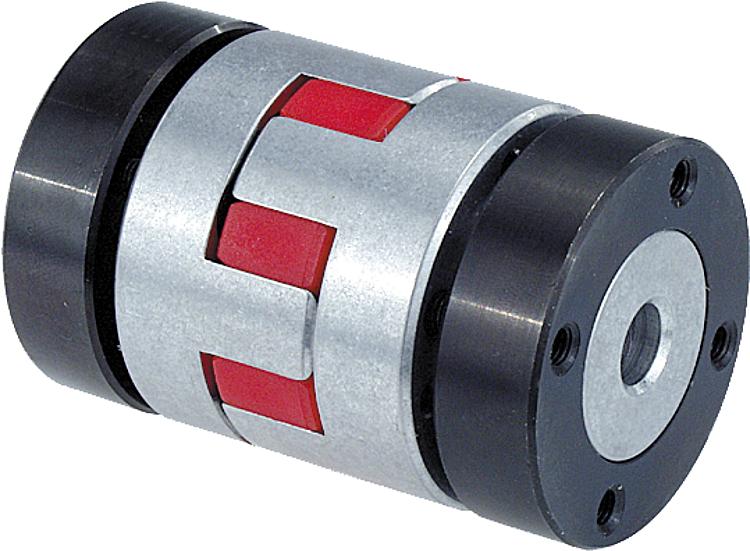

Elastik Tırnaklı Kaplinler (Kavramalar) Konik Göbekli ve Germe Halkalı

Malzeme:

Kavrama yıldızı: poliüretan, Shore sertliği 98° A.
Göbek: alüminyum. Konik halka: ıslah çeliği.

Bilgi:

Bu kavrama serisi, özellikle yüksek devir sayılı ana mil veya delme mili tahriklerinde kullanım için uygundur. Takma montajından önce iki germe halkası göbeği, cıvata için belirtilmiş olan sıkma torkuyla mil muylusuna sabitlenmelidir. Yıldızın hafifçe yağlanması, montaj kuvvetini en aza indirir.

Montaj:

Mil muylusundan göbek deliğine olan bağlantı, geçiş toleransı olarak seçilmelidir. Boşluk maks. 0,02 mm olmalıdır, örn.
Mil: Ø 25 k6
Delik: Ø 25 G6.
D min. değerinin altında olan çaplar mümkündür, ancak bu durumunda nominal kavrama momentinin güvenli aktarımı garanti edilemez.

Talep üzerine:

İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.

Çizim bilgisi:
