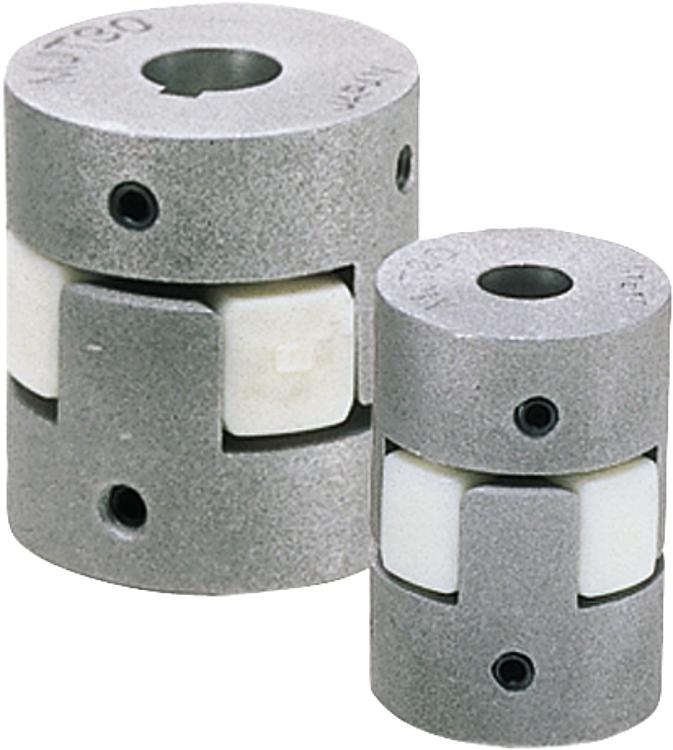

Elastik Tırnaklı Kaplinler (Kavramalar) Setskur İle Sıkıştırma

Malzeme:

Kavrama yıldızı: poliüretan, Shore sertliği 98° A.
Göbek: alüminyum. Konik halka: ıslah çeliği.

Model:

kaplamasız.

Bilgi:

Göbeğin setskurlar aracılığıyla sıkıştırılması, radyal sıkıştırma göbekli (23022) elastomer tırnaklı kavramalara kıyasla uygun maliyetli bir alternatif seçenektir. Göbeğin setskurlar aracılığıyla sıkıştırılması sayesinde çok daha kısa montaj süreleri elde edilir.
Kavramalar, komple birleştirilmiş durumda monte edilebilir veya takmalı montaj da mümkündür. Yıldızın hafifçe yağlanması, montaj kuvvetini en aza indirir. Setskurun gerekli sıkma torkunu dikkate alın. Daha kolay bir şekilde sökebilmek için mili düz bir yüzey ile donatmanız önerilir.

Montaj:

Mil muylusundan göbek deliğine olan bağlantı, geçiş toleransı olarak seçilmelidir. Boşluk min. 0,01 mm ve maks. 0,04 olmalıdır, örn.
Mil: Ø 6 f7
Delik: Ø 6 H8.
D min. değerinin altında olan çaplar mümkündür, ancak bu durumunda nominal kavrama momentinin güvenli aktarımı garanti edilemez.

Talep üzerine:

İstenen göbek deliği D1 ve D2, tolerans sınıfı veya tolerans alanı ile ile ayrı olmalıdır.
